FD 1710-25 RS বায়ুসংক্রান্ত রাবার এয়ার ব্যাগ ডাবল কনভোল্টেড এয়ার বেলস

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	GUOMAT
সাক্ষ্যদান:	ISO/TS16949:2009
মডেল নম্বার:	2H7203

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	6 পিসি
মূল্য:	আলোচনাযোগ্য
প্যাকেজিং বিবরণ:	শক্তিশালী শক্ত কাগজ বাক্স বা গ্রাহকদের প্রয়োজন হিসাবে
ডেলিভারি সময়:	3-7 কার্যদিবস
পরিশোধের শর্ত:	এল/সি, ডি/এ, ডি/পি, টি/টি
যোগানের ক্ষমতা:	1000 পিসি/সপ্তাহ

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

পণ্যের নাম:	রাবার এয়ার স্প্রিং	স্ট্যাটাস:	একদম নতুন
তাপমাত্রা পরিসীমা:	-40°C থেকে +70°C	আবেদন:	শিল্প মেশিনের জন্য
কন্টিটেক:	FD 1710-25 RS	টাইপ:	ডাবল সংশ্লেষিত টাইপ
বোল্ট:	24pcsx3/8-24UNF	ওয়ারেন্টি:	1 বছর
বিশেষভাবে তুলে ধরা:	বায়ুবাহিত রাবার এয়ার স্প্রিং , ডাবল কনভল্টেড এয়ার বেলস , বায়ু স্প্রিংস সঙ্গে মুক্তা রিং

FD 1710-25 RS নিউম্যাটিক রাবার এয়ার ব্যাগ ডাবল কনভল্যুটেড এয়ার বেলোস বিড রিং সহ

GUOMAT 2H520217 নিউম্যাটিক রাবার এয়ার ব্যাগ হল একটি হেভি-ডিউটি ডাবল কনভল্যুটেড এয়ার স্প্রিং যা ইন্ডাস্ট্রিয়াল নিউম্যাটিক অ্যাকচুয়েশন, ভাইব্রেশন আইসোলেশন, শক অ্যাবসর্পশন এবং লিফটিং অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।

পণ্যের স্পেসিফিকেশন

GUOMAT পার্ট নম্বর: 2H520217
টাইপ: ডাবল কনভল্যুটেড এয়ার স্প্রিং
ওয়ারেন্টি: 1 বছর
উপাদান: রাবার এবং স্টিল

সম্পর্কিত OEM নম্বর

CONTITECH FD1710-25

CONTITECH FD 1710-25

CONTITECH FD1710-25 RS

CONTITECH FD 1710-25 RS

FIRESTONE STYLE 29

FIRESTONE W01-358-7203

FIRESTONE W01 358 7203

FIRESTONE W013587203

প্রযুক্তিগত মাত্রা

ফ্ল্যাঞ্জ ব্যাস	20.35 ইঞ্চি / 516.89 মিমি
সর্বোচ্চ বাইরের ব্যাস	22.75 ইঞ্চি / 577.85 মিমি
বোল্ট	24 পিসি x 3/8-24 UNF
বোল্টের মধ্যে কেন্দ্র দূরত্ব	19.0 ইঞ্চি / 482.6 মিমি
সর্বোচ্চ উচ্চতা	13.2 ইঞ্চি / 335.28 মিমি
সর্বনিম্ন উচ্চতা	3.3 ইঞ্চি / 83.82 মিমি

পারফরম্যান্স ডেটা - চাপ বনাম লোড বৈশিষ্ট্য

চাপ (psi)	40	60	80	100	120	আয়তন V (in³)
বল (লোড) (lbs)	10580	15860	21150	26440	31730	2820
স্প্রিং রেট (lbs/in)	2814	4027	5266	6299	7417
প্রাকৃতিক কম্পাঙ্ক (Hz)	1.6	1.6	1.6	1.5	1.5

উচ্চতা বনাম লোড পারফরম্যান্স

চাপ (psi)	20	40	60	80	100	120	আয়তন (in³)
উচ্চতা H 10"	5020	10040	15050	20070	25090	30110	2943
উচ্চতা H 8"	5920	11840	17760	23680	29600	35520	2407
উচ্চতা H 6"	6490	12990	19480	25970	32460	38960	1781
উচ্চতা H 4"	7010	14020	21020	28030	35040	42050	1076

ইনস্টলেশন এবং নির্বাচন নির্দেশিকা

বিদ্যমান ইন্ডাস্ট্রিয়াল এয়ার স্প্রিং প্রতিস্থাপনের আগে, অনুগ্রহ করে নিম্নলিখিত স্পেসিফিকেশনগুলি যাচাই করুন:

মূল পার্ট নম্বর এবং এয়ার স্প্রিং মডেল
সামগ্রিক উচ্চতা এবং সর্বোচ্চ/সর্বনিম্ন কাজের উচ্চতা
সর্বোচ্চ বাইরের ব্যাস
মাউন্টিং বোল্টের আকার এবং বোল্ট-হোল ব্যবধান
এয়ার ইনলেট কনফিগারেশন
প্রয়োজনীয় অপারেটিং চাপ
উপলভ্য স্ট্রোক
সর্বোচ্চ কাজের লোড
ইনস্টলেশন স্পেস এবং চারপাশের উপাদান

প্রস্তুতকারকের প্রস্তাবিত চাপ বা স্ট্রোক সীমা অতিক্রম করবেন না। অতিরিক্ত প্রসারণ বা সংকোচন প্রতিরোধ করার জন্য যেখানে প্রয়োজন সেখানে সঠিক যান্ত্রিক ভ্রমণ স্টপ ব্যবহার করা উচিত।

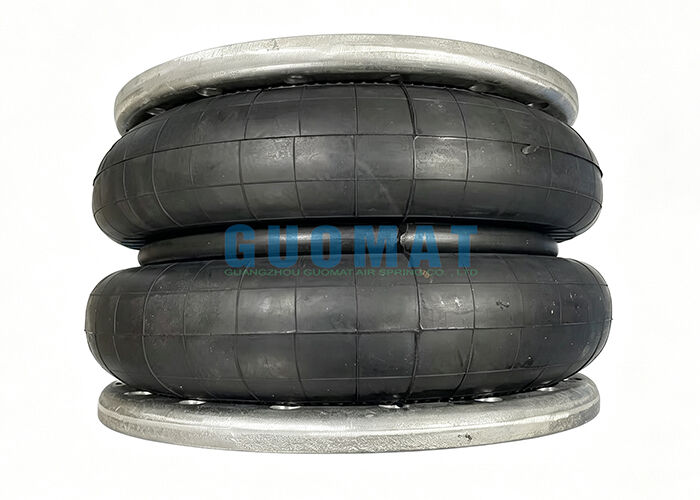

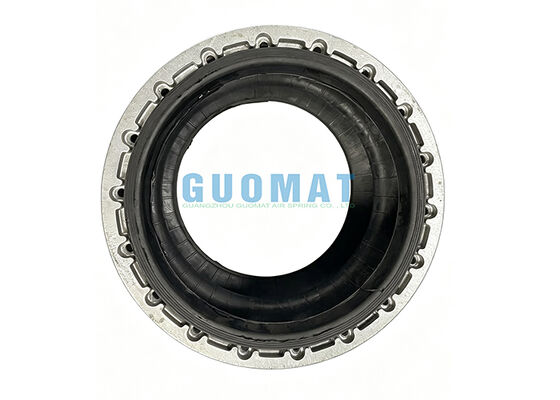

পণ্যের ছবি
