W01-358-7203 শিল্প বায়ু actuator ফায়ারস্টোন স্টাইল 29 রাবার Bellows বায়ু বসন্ত

পণ্যের বিবরণ:

উৎপত্তি স্থল:	গুয়াংডং, চীন
পরিচিতিমুলক নাম:	GUOMAT
সাক্ষ্যদান:	ISO/TS16949, ISO9001
মডেল নম্বার:	2H520217

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	1
মূল্য:	$199.9-$299.9/PC
প্যাকেজিং বিবরণ:	শক্তিশালী শক্ত কাগজ বাক্স বা গ্রাহকদের প্রয়োজন হিসাবে
ডেলিভারি সময়:	5-8 কার্যদিবস
পরিশোধের শর্ত:	এল/সি, ডি/এ, ডি/পি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা:	1000 পিসি/সপ্তাহ

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

ফাংশন:	কম্পন হ্রাস করুন	MOQ:	4 পিসি
টাইপ:	ফ্ল্যাঞ্জ সংযোগের ধরন	ই এম:	ফায়ারস্টোন W01-358-7203
রঙ:	কালো	আকৃতি:	ডাবল কনভোলুটেড এয়ার স্প্রিং
ওয়ারেন্টি:	12 মাস	গুণমান:	ভাল মানের
বিশেষভাবে তুলে ধরা:	শিল্প বায়ু বসন্ত কাঁচা বেল্লস , ফায়ারস্টোন স্টাইল ২৯ এয়ার অ্যাক্টিভেটর , ওয়ারেন্টি সহ শিল্প এয়ার স্প্রিং

W01-358-7203 শিল্প বায়ু actuator ফায়ারস্টোন স্টাইল 29 রাবার Bellows বায়ু বসন্ত

পণ্যের সংক্ষিপ্ত বিবরণ

স্পেসিফিকেশন	বিস্তারিত
ব্র্যান্ড	গুওম্যাট
মডেল	2H520217
উপাদান	প্রিমিয়াম রাবার এবং শক্তিশালী ইস্পাতঃ রাবার উপাদানগুলি দুর্দান্ত নমনীয়তা এবং ক্লান্তি প্রতিরোধের প্রস্তাব দেয়; ধাতব উপাদানগুলি দীর্ঘ সেবা জীবনের জন্য মরিচা-প্রতিরোধী।
কাঠামোর ধরন	ডাবল কনভল্টেড
গ্যারান্টি	১ বছরঃ আমরা পণ্যের গুণমানের জন্য একটি শক্ত গ্যারান্টি প্রদান করি।
প্যাকেজ	স্ট্যান্ডার্ড বাদামী কার্ডবোর্ড বাক্সঃ পরিবহনের সময় পণ্যের ভাল সুরক্ষা নিশ্চিত করে; পরিষ্কার প্যাকেজিং।
ন্যূনতম অর্ডার পরিমাণ	৪ টুকরা

প্রতিস্থাপন ফায়ারস্টোন পার্ট নম্বর

নির্মাতা: ফায়ারস্টোন। স্টাইল নম্বরঃ ২৯।

W01-358-7203

W01 358 7203

W013587203

মাউন্ট এবং মাত্রা স্পেসিফিকেশন

মাউন্টিং ইন্টারফেস

ফ্ল্যাঞ্জ ব্যাসঃ 20.36 ইঞ্চি - সিলিং এবং যোগাযোগ পৃষ্ঠের সামগ্রিক প্রস্থ নির্ধারণ করে।
বোল্ট প্যাটার্ন (বোল্ট সার্কেল ব্যাসার্ধ): 19.00 ইঞ্চি - সারিবদ্ধতার জন্য মাউন্ট বোল্টগুলির বৃত্তাকার বিন্যাস নির্দিষ্ট করে।
বোল্টিং কনফিগারেশনঃ 24 ইউনিট 3/8-24 ইউএনএফ থ্রেডেড ফাস্টেনার - নিরাপদ সংযুক্তির জন্য পরিমাণ এবং স্ট্যান্ডার্ড থ্রেড টাইপ নির্দেশ করে।

এনভেলপ এবং অপারেশনাল রেঞ্জ

সর্বাধিক হাউজিং ব্যাসঃ 22.7 ইঞ্চি - ইনস্টলেশনের সময় স্থানিক ক্লিয়ারেন্সের জন্য সবচেয়ে বড় বাইরের প্রস্থ।
নামমাত্র ইনস্টল করা উচ্চতাঃ 9.5 ইঞ্চি - স্ট্যান্ডার্ড সমাবেশের অবস্থার অধীনে রেফারেন্স উচ্চতা।
ব্যবহারযোগ্য স্ট্রোক রেঞ্জঃ 3.3 থেকে 13.0 ইঞ্চি - সম্পূর্ণরূপে সংকুচিত এবং সম্পূর্ণরূপে প্রসারিত অবস্থানের মধ্যে অনুমোদিত উল্লম্ব স্থানচ্যুতি।

ইনস্টলেশন পদ্ধতি

ধাপ	মূল অপারেশন	টেকনিক্যাল পয়েন্টস & ইলাস্ট্রেশন নোটস
1অবস্থান নির্ধারণ	বায়ু স্প্রিংটি উপরের ডাই হোল্ডার এবং প্রেস ফ্রেমের শীর্ষ প্লেটের মধ্যে নির্ধারিত মাউন্ট অবস্থানে স্থাপন করুন।	সারিবদ্ধতার প্রয়োজনীয়তাঃ স্প্রিংয়ের কেন্দ্রীয় অক্ষটি প্রেস র্যামের কেন্দ্ররেখার সাথে সারিবদ্ধ হতে হবে, একটি অনুমোদিত বিচ্যুতি ≤ 0.2 °। ডায়াগ্রামটি পরিমাপ পয়েন্টগুলি নির্দেশ করবে।
2. বোল্ট প্রাক টান	স্প্রিং ফ্ল্যাঞ্জের গর্ত (যেমন, 24 × φ9.5 মিমি) এর মাধ্যমে এবং ফ্রেমের গর্তের মধ্যে বল্টস (যেমন, গ্রেড 8.8 বা তার বেশি 24 টুকরা) সন্নিবেশ করান। ধাপে ধাপে টানুন।	টার্নিং সিকোয়েন্সঃ দুটি পর্যায়ে একটি ক্রস-ডায়াগনাল প্যাটার্ন অনুসরণ করুন (প্রথম 50% টর্ক, তারপর 100% চূড়ান্ত টর্ক) । টর্ক মান বোল্ট স্পেসিফিকেশন মেনে চলতে হবে (উদাহরণস্বরূপ, 3/8-24 UNF,প্রস্তাবিত টর্ক 28-32 N*m).
3. বায়ুসংক্রান্ত সংযোগ	একটি ফিল্টার নিয়ন্ত্রকের মাধ্যমে কারখানার বায়ু সরবরাহ লাইনটি স্প্রিংয়ের ইনলেট পোর্টে সংযুক্ত করুন। পিটি থ্রেড সিলিং ব্যবহার করার পরামর্শ দেওয়া হয়।	চাপ সেটিংঃ প্রাথমিক চাপটি নামমাত্র কাজের চাপের 50% এ সেট করা উচিত (উদাহরণস্বরূপ, যদি কাজের চাপ 8 বার হয় তবে 4 বার থেকে শুরু করুন), তারপরে লোড অনুসারে সূক্ষ্ম সুর করুন।
4. স্ট্রোক ক্যালিব্রেশন	প্রেসটি ম্যানুয়ালি জগ করুন এবং স্প্রিংয়ের প্রকৃত প্রসারিত / সংকোচনের পরিসীমা পরিমাপ করুন।	স্ট্রোক সুরক্ষাঃ স্প্রিংয়ের স্ট্রোকটি সর্বদা নির্দিষ্ট পরিসরের মধ্যে থাকে তা নিশ্চিত করুন (উদাহরণস্বরূপ, 3.3-13 ইঞ্চি) । এটি ফ্রেমের সীমা বোল্টগুলি সামঞ্জস্য করে অর্জন করা যেতে পারে।
5. সীল পরীক্ষা	স্প্রিংকে কাজের চাপের ১.২ গুণ চাপ দিন এবং ১৫ মিনিট ধরে ধরে রাখুন।	ফুটো পরীক্ষার পদ্ধতিঃ ফ্ল্যাঞ্জের সমন্বয় পৃষ্ঠের উপর সাবান সমাধান প্রয়োগ করুন। অবিচ্ছিন্ন বুদবুদ গঠনের জন্য পরীক্ষা করুন। অনুমোদিত চাপ ড্রপ ≤ 0.1 বার / মিনিট।
6লোড টেস্টিং	স্ট্যান্ডার্ড টেস্ট প্লেট ব্যবহার করে ক্রমাগত স্ট্যাম্পিং করা হয় এবং স্প্রিং এর গতিশীল প্রতিক্রিয়া পর্যবেক্ষণ করা হয়।	পারফরম্যান্স মানদণ্ডঃ স্প্রিংটি অপারেশন চলাকালীন অস্বাভাবিক কম্পন বা বিচ্যুতি ছাড়াই রৈখিক সংকোচন বজায় রাখতে হবে। একটি লেজার স্থানচ্যুতি সেন্সর পর্যবেক্ষণের জন্য ব্যবহার করা যেতে পারে।

সামঞ্জস্যপূর্ণ ফায়ারস্টোন উপাদান

ফায়ারস্টোন স্টাইল নম্বরঃ স্টাইল ২৯

রিবড নেক অ্যালুমিনিয়াম হার্ট রিং (সমান দূরত্ব), 17/8 বোল্ট, বাদাম, ওয়াশার

W01-358-7203 / W01 358 7203 / W013587203

WO1-358-7203 / WO1 358 7203 / WO13587203

রিবড নেক অ্যালুমিনিয়াম মণির রিং (অসমতুল্য দূরত্ব) 17/8 b,n,w

W01-358-7205 / W01 358 7205 / W013587205

WO1-358-7205 / WO1 358 7205 / WO13587205

রিবড নেক অ্যালুমিনিয়াম হার্ট রিং (সমান দূরত্ব) 11/4 b,n,w

W01-358-7201 / W01 358 7201 / W013587201

WO1-358-7201 / WO1 358 7201 / WO13587201

রোলড প্লেট সমন্বয়*, 1/2 অন্ধ বাদাম 3/4 এনপিটি

W01-358-7275 / W01 358 7275 / W013587275

WO1-358-7275 / WO1 358 7275 / WO13587275

শুধুমাত্র রাবারের বেলু

W01-358-7902 / W01 358 7902 / W013587902

WO1-358-7902 / WO1 358 7902 / WO13587902

ফায়ারস্টোন স্টাইল নম্বরঃ স্টাইল 207

রিবড নেক অ্যালুমিনিয়াম হার্ট রিং (সমান দূরত্ব), 17/8 বোল্ট, বাদাম, ওয়াশার

W01-358-7242 / W01 358 7242 / W013587242

WO1-358-7242 / WO1 358 7242/ WO13587242

রিবড নেক অ্যালুমিনিয়াম মণির রিং (অসমতুল্য দূরত্ব) 17/8 b,n,w

W01-358-7239 / W01 358 7239 / W013587239

WO1-358-7239 / WO1 358 7239/ WO13587239

শুধুমাত্র রাবারের বেলু

W01-139-0207 / W01 139 0207 / W011390207

WO1-139-0207 / WO1 139 0207 / WO11390207

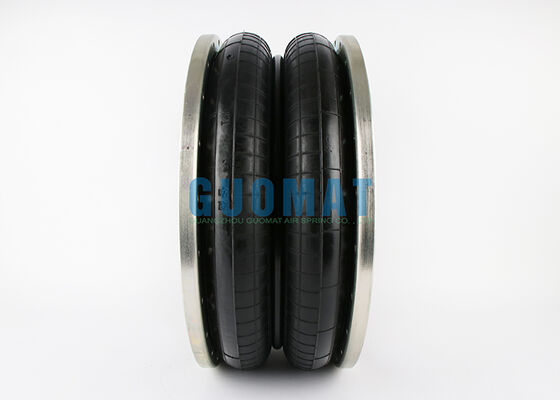

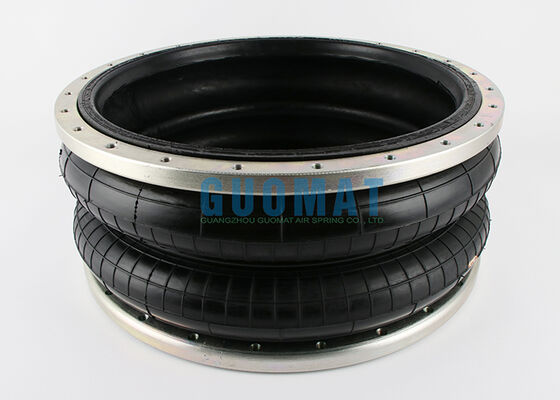

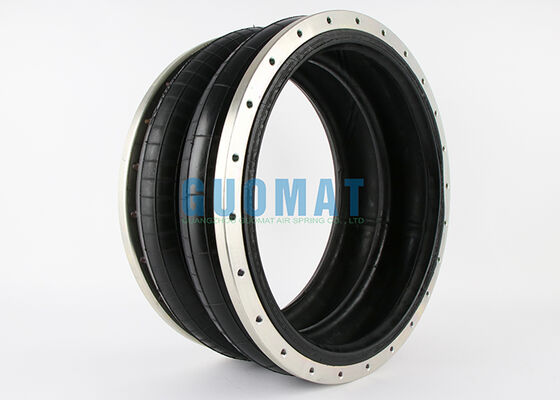

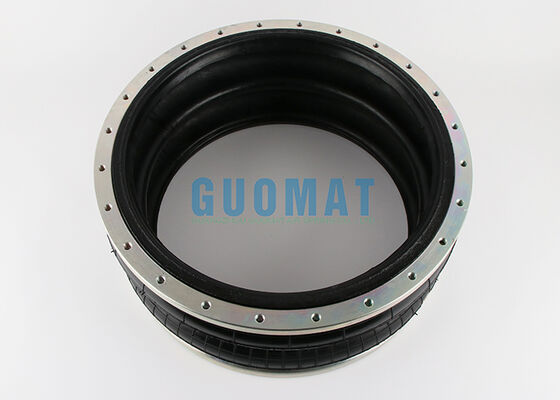

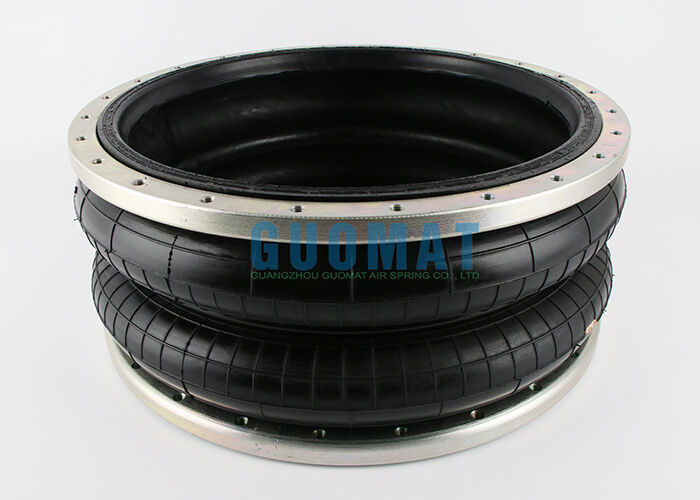

প্রোডাক্টের ছবি
