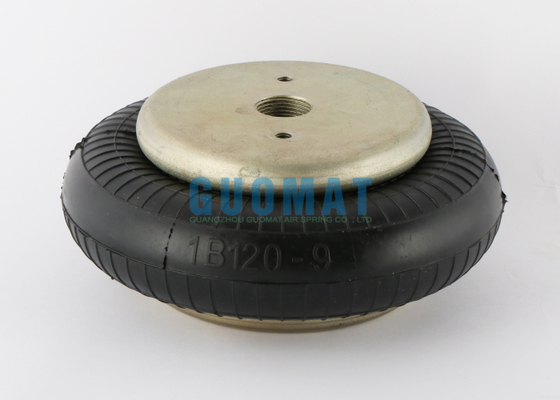

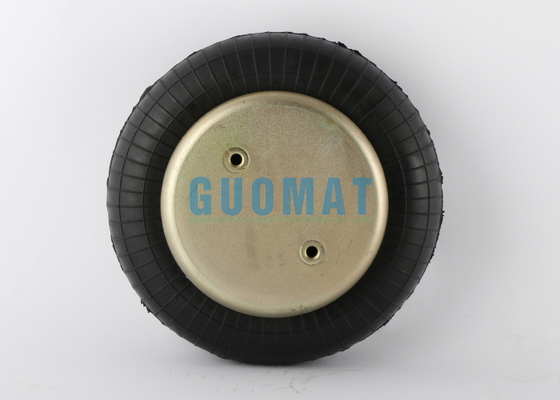

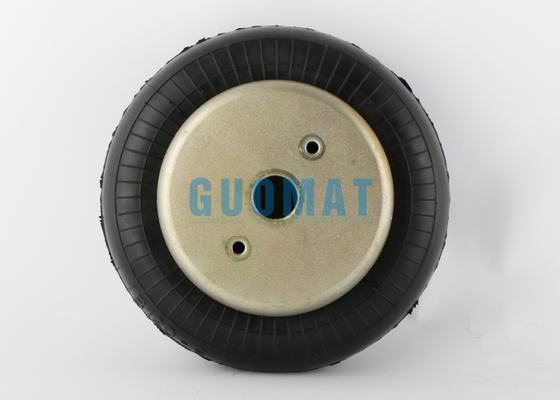

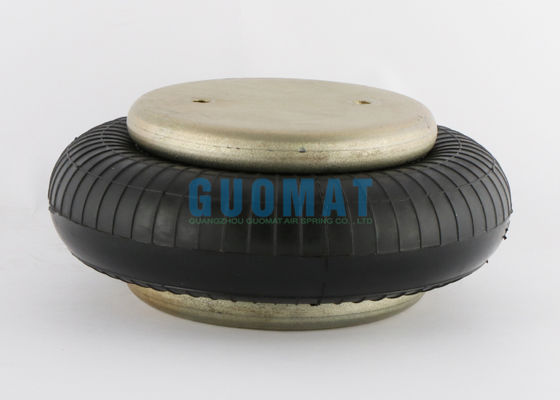

G3/4 গ্যাস-পূর্ণ প্রকার রাবার এয়ার বেলো FS120-9 কন্টিনটেক W01M586165 ফায়ারস্টোন এয়ার স্প্রিং

পণ্যের বিবরণ:

উৎপত্তি স্থল:	গুয়াংডং, চীন
পরিচিতিমুলক নাম:	GUOMAT
সাক্ষ্যদান:	ISO/TS16949:2009
মডেল নম্বার:	1B1209-G3/4

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	6 পিসি
মূল্য:	$49.9-59.9/pc
প্যাকেজিং বিবরণ:	শক্তিশালী শক্ত কাগজ বাক্স বা গ্রাহকদের প্রয়োজন হিসাবে
ডেলিভারি সময়:	2-8 কাজের দিন
পরিশোধের শর্ত:	টি/টি, ওয়েস্টার্ন ইউনিয়ন, এল/সি
যোগানের ক্ষমতা:	1000PCS/সপ্তাহ

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

মডেলের নাম:	ইন্ডাস্ট্রিয়াল মেশিনের জন্য রাবার এয়ার স্প্রিং	ওয়ারেন্টি:	12 মাস
উপাদান:	রাবার + ইস্পাত	প্যাকেজ:	স্ট্যান্ডার্ড প্যাকিং বা কাস্টমাইজড
মাঝারি:	সংকুচিত বায়ু	ফায়ারস্টোন নম্বর:	ডাব্লু 01-এম 58-6165
ফেস্টো:	EB-215-80	স্ট্রোক:	50 মিমি-115 মিমি
বিশেষভাবে তুলে ধরা:	কনটিটেক রাবার এয়ার বেলো , গ্যাস ভর্তি রাবার এয়ার বেলো

G3/4 গ্যাস-পূর্ণ প্রকার রাবার এয়ার বেলো FS120-9 কন্টিনটেক W01M586165 ফায়ারস্টোন এয়ার স্প্রিং

প্রযুক্তিগত ডেটা: একক কন্সোলিউটেড টাইপ এয়ার স্প্রিং

উপরের কভার প্লেটের ব্যাস: Ø135মিমি

বায়ু প্রবেশপথ: G3/4

উপরের কভারে থ্রেডেড ছিদ্র: 2XM8X1.25মিমি

উপরের কভার থ্রেডেড ছিদ্রগুলির মধ্যে কেন্দ্র দূরত্ব: 70মিমি

উপরের কভার থ্রেডেড ছিদ্র এবং বায়ু প্রবেশপথের মধ্যে দূরত্ব: 35মিমি

নীচের কভার প্লেটের ব্যাস: Ø135মিমি

রাবার বেলো সর্বোচ্চ বাইরের ব্যাস: Ø215মিমি

সর্বোচ্চ উচ্চতা: 115মিমি

সর্বনিম্ন উচ্চতা: 50মিমি

GUOMAT NO.1B1209-G3/4 রেফারেন্স নম্বর

ফায়ারস্টোন W01M586165 দেখুন

ফায়ারস্টোন W01 M58 6165 দেখুন

ফায়ারস্টোন W01-M58-6165 দেখুন

কন্টিনটেক FS120-9 দেখুন

কন্টিনটেক FS 120-9 দেখুন

কন্টিনটেক FS120-9 G3/4 দেখুন

কন্টিনটেক FS 120-9 G3/4 দেখুন

কন্টিনটেক FS120-9 G3/4 M8 দেখুন

কন্টিনটেক FS 120-9 G3/4 M8 দেখুন

ডানলপ(FR) 8''x1 S08101 দেখুন

B-osch 822419003 দেখুন

ফেস্টো EB-215-80 দেখুন

নোরগ্রেন PM/31081 দেখুন

Norgren 8X1 দেখুন

ওয়েফর্ম WBE 300-E1 দেখুন

এয়ারটেক 140293 দেখুন

এয়ারটেক 111003 দেখুন

এয়ারটেক 1B-190FB দেখুন

মেগাটিক 1S120-9 3/4 M8 দেখুন

115 মিমি ডিজাইন উচ্চতায় গতিশীল বৈশিষ্ট্য
(শুধুমাত্র এয়ারমাউন্ট আইসোলেটর ডিজাইনের জন্য প্রয়োজন)

গেজার প্রেস(বার)	লোড(kN)	স্প্রিং রেট(kN/m)	প্রাকৃতিক কম্পাঙ্ক(Hz)
3	4.16	132	2.80
4	5.73	169	2.71
5	7.26	206	2.67
6	8.98	247	2.62
7	10.55	285	2.59

ফোর্স টেবিল

অ্যাসেম্বলি উচ্চতা(মিমি)	ভলিউম@7বার(cu সেমি)	EFF এলাকা@7 বার(সেমি*2)	kN ফোর্স
অ্যাসেম্বলি উচ্চতা(মিমি)	ভলিউম@7বার(cu সেমি)	EFF এলাকা@7 বার(সেমি*2)	@3 বার	@4 বার	@5 বার	@6 বার	@7 বার
130	2635	110	2.86	4.04	5.17	6.51	7.71
120	2506	138	3.75	5.20	6.60	8.20	9.65
110	2341	163	4.54	6.22	7.86	9.70	11.38
100	2164	183	5.20	7.07	8.92	10.95	12.82
90	1956	201	5.75	7.84	9.84	12.04	14.07
80	1745	215	6.19	8.45	10.59	12.91	15.08
70	1509	228	6.54	8.91	11.8	13.64	15.92
60	1280	236	6.82	9.20	11.58	14.17	16.55
