166 মিমি উচ্চতা রাবার এয়ার স্প্রিং এম 10 ডাবল কনভোল্টেড এয়ার বেলুন রোটারি শ্যাফ্ট অ্যাকচুয়েটরগুলির জন্য

166 মিমি উচ্চতা রাবার এয়ার স্প্রিং এম 10 ডাবল কনভোল্টেড এয়ার বেলুন রোটারি শ্যাফ্ট অ্যাকচুয়েটরগুলির জন্য

পণ্যের ভূমিকা
GUOMAT নম্বরঃ 2H160166P
ওয়ারেন্টিঃ ১ বছর
পণ্যের নামঃ শিল্প বায়ু বসন্ত
কনভোলুশনঃ ২
সংযোগ পদ্ধতিঃ ফ্ল্যাঞ্জ সংযোগ
উপাদান: কাঁচা এবং স্টেইনলেস স্টীল
নমুনাঃ হ্যাঁ
ডেলিভারি সময়ঃ ২-৮ কার্যদিবস
প্রকারঃ গ্যাস ভরা

প্রযুক্তিগত তথ্য
নামমাত্র ব্যাসার্ধঃ ১০০ মিমি
ন্যূনতম সংকোচনঃ ৮২ মিমি
নিরাপদ প্রসারিতঃ 190mm
পূর্ণ স্ট্রোকঃ 108mm
সর্বাধিক বাইরের ব্যাসার্ধ (0.7Mpa): 175mm
স্বাভাবিক উচ্চতাঃ 166 মিমি
কভার প্রস্থঃ 160mm
গহ্বরযুক্ত গর্তগুলির মধ্যে কেন্দ্রীয় দূরত্বঃ 135 মিমি



রোটারি শ্যাফ্ট অ্যাকচুয়েটরগুলির জন্য এয়ার স্প্রিং
বায়ু স্প্রিংগুলি কার্যকরভাবে ঘূর্ণনীয় শ্যাফ্ট অ্যাকচুয়েটরগুলিতে একীভূত করা যেতে পারে যাতে পারফরম্যান্স বাড়ানো, কম্পন হ্রাস করা এবং ঘূর্ণন গতি সিস্টেমে নির্ভুলতা উন্নত করা যায়।
(১) কম্পন মোচন ও শক শোষণ
সমস্যাঃ ঘূর্ণনশীল actuators (উদাহরণস্বরূপ, রোবোটিক্স, ভালভ নিয়ন্ত্রণ, বা শিল্প স্বয়ংক্রিয়তা) প্রায়ই torsional কম্পন বা হঠাৎ লোড পরিবর্তন, যান্ত্রিক পরিধান বা অবস্থান ত্রুটি নেতৃত্ব অভিজ্ঞতা।
সমাধানঃ অক্ষীয় বা রেডিয়ালভাবে মাউন্ট করা বায়ু স্প্রিংগুলি উচ্চ-ফ্রিকোয়েন্সি কম্পন শোষণ করে এবং শক লোডগুলি মৃদু করে (উদাহরণস্বরূপ, আকস্মিক স্টপ / বিপরীতমুখী) ।

(২) টর্ক সহায়তা এবং লোড ক্ষতিপূরণ
সমস্যাঃ ভারী ঘূর্ণনশীল বোঝা (যেমন, বড় ভালভ, ক্রেনের ঘূর্ণনকারী রিং) উচ্চ টর্ক, চাপ actuators প্রয়োজন।
সমাধানঃ ঘূর্ণন দিকের মধ্যে প্রাক-লোড করা বায়ু স্প্রিংগুলি স্ট্যাটিক লোডগুলিকে প্রতিস্থাপন করে, actuator শক্তি চাহিদা হ্রাস করে।

(৩) প্রতিক্রিয়া দূর করা
সমস্যাঃ ঘূর্ণনশীল সিস্টেমে গিয়ার ট্রেন বা লিঙ্কগুলি প্রতিক্রিয়া সৃষ্টি করে, যথার্থতা হ্রাস করে।
সমাধানঃ একটি বায়ু স্প্রিং লেয়ার বা গিয়ারগুলিতে ধ্রুবক রেডিয়াল চাপ প্রয়োগ করে, যোগাযোগ বজায় রাখে এবং খেলাকে হ্রাস করে।

(৪) ভুল সমন্বয়ের ক্ষতিপূরণ
সমস্যাঃ তাপীয় সম্প্রসারণ বা মাউন্ট ত্রুটির কারণে শ্যাফ্টের ভুল সমন্বয় বাঁধার কারণ হয়।
সমাধানঃ পার্শ্বীয়ভাবে সামঞ্জস্যপূর্ণ বায়ু স্প্রিংগুলি টর্ক ট্রান্সমিশন বজায় রেখে সামান্য রেডিয়াল / অক্ষীয় ভাসমান অনুমতি দেয়।
উদাহরণঃ বায়ু-স্রোত-সংযুক্ত শ্যাফ্ট সহ কাগজ কল রোলারগুলি বোল্টিং ছাড়াই তাপীয় ড্রিফট সহ্য করে।

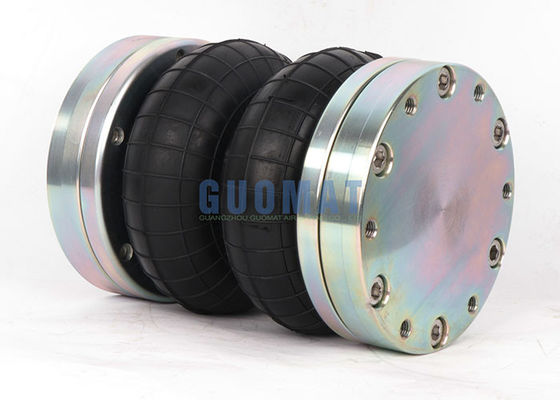

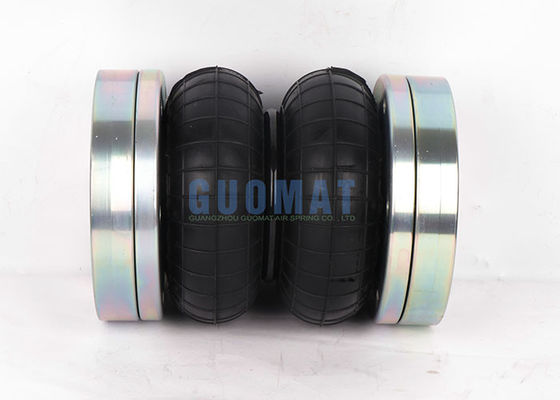

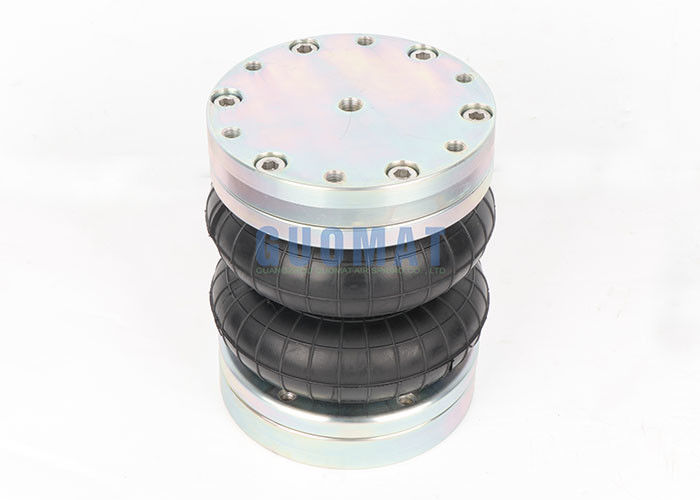

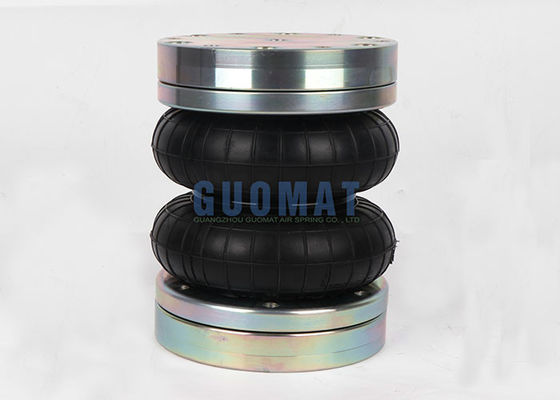

পণ্যের চিত্র
