EB-215-80 এয়ার স্প্রিংস প্রতিস্থাপন FS120-9 কন্সোলিউটেড রাবার ইন্ডাস্ট্রিয়াল এয়ার বেলুন
পণ্যের বিবরণ
ব্র্যান্ড: GUOMAT
মডেল নম্বর: 1B120-9
ওয়ারেন্টি: 1 বছর
উপাদান: রাবার+ইস্পাত
নিম্নলিখিত প্রস্তুতকারকের নম্বর প্রতিস্থাপন করতে পারে:
ফায়ারস্টোন: W01-M58-6165
কনটিনেন্টাল: FS 120-9
ডানলপ(FR): 8''x1 S08101
B osch: 822419003
ফেস্টো EB-215-80
নর্গ্রেন: PM/31081 (8X1)
ওয়েফর্মা: WBE 300-E1
এয়ারটেক: 140293
এয়ারটেক: 111003
এয়ারটেক: 1B-190FB
নেগেটেক: 1S120-9 3/4 M8
স্পেসিফিকেশন এবং বিস্তারিত প্রযুক্তিগত পরামিতি

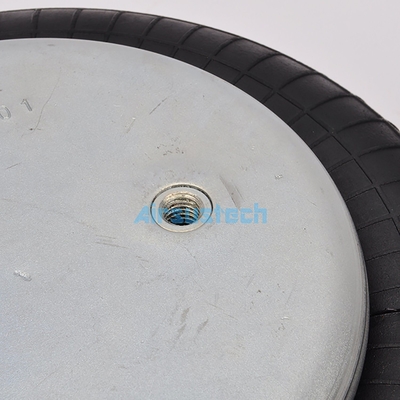

নাট/অন্ধ নাট
উপরের প্লেটের স্ক্রু (নাট) দাঁত: 2XM8x1.25
উপরের কভার প্লেটের স্ক্রু কেন্দ্রের দূরত্ব: 70 মিমি
নীচের কভার প্লেটের স্ক্রু (নাট) দাঁত: 2XM8x1.25
নীচের কভার প্লেটের স্ক্রু কেন্দ্রের দূরত্ব: 70 মিমি

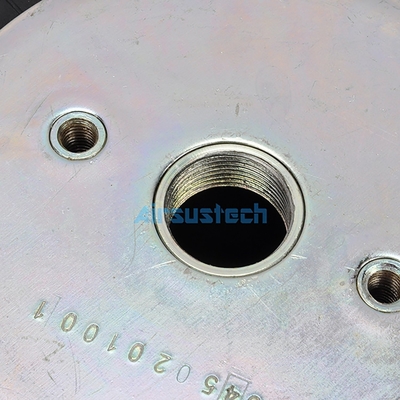

এয়ার হোল/এয়ার ইনলেট/এয়ার ফিটিংস
এয়ার হোল/এয়ার ইনলেট: G3/4
এয়ার হোল এবং নাট-এর মধ্যে স্ক্রু কেন্দ্রের দূরত্ব: 30 মিমি
কভার প্লেট
উপরের প্লেটের ব্যাস: 135 মিমি
নীচের কভারের ব্যাস: 135 মিমি
বেল রাবার বেলো
রাবার বেলোর সর্বোচ্চ ব্যাস: 215 মিমি
রাবার বেলোর স্বাভাবিক ব্যাস: 90 মিমি
ওয়ার্কিং স্ট্রোক: সর্বনিম্ন 50 মিমি থেকে সর্বোচ্চ 115 মিমি
সর্বোচ্চ উচ্চতা: 115 মিমি
ন্যূনতম উচ্চতা: 50 মিমি
বাম্পার ব্লক/বাম্পার ব্লক
কোন বাম্পার ব্লক নেই
বেল্ট লুপ/বেল্ট লুপ/গিয়ার্ডল হুপ
বেল্ট লুপ/গিয়ার্ডল হুপ ছাড়া
ন্যূনতম চাপ: 0 বার
ন্যূনতম উচ্চতায় ফিরে আসার শক্তি: ≤200N
ক্ল্যাম্প করা প্লেট সহ সামগ্রিক ওজন: 2.0 কেজি
কম্পন নিরোধক - গতিশীল বৈশিষ্ট্য মান
ডিজাইন উচ্চতা H: প্রস্তাবিত 110 মিমি, সর্বনিম্ন 90 মিমি
| চাপ p[বার] |
3 |
4 |
5 |
6 |
7 |
8 |
ভল. V[l] |
| ফোর্স(লোড) [KN] |
3.9 |
5.3 |
6.8 |
8.3 |
9.6 |
10.9 |
1.8 |
| স্প্রিং রেট [N/cm] |
1315 |
1620 |
1925 |
2230 |
2535 |
2840 |
| স্বাভাবিক কম্পাঙ্ক [Hz] |
2.9 |
2.8 |
2.7 |
2.6 |
2.6 |
2.6 |
নিউম্যাটিক অ্যাপ্লিকেশন-স্ট্যাটিক বৈশিষ্ট্য মান
ফোর্স F[KN]
কৃষি স্প্রেয়ারে এয়ার স্প্রিংসের প্রধান কাজ
1. শক শোষণ এবং কুশনিং
মেশিন সুরক্ষা: বৃহৎ স্প্রেয়ারগুলি রুক্ষ ক্ষেত্রে কাজ করার সময় উল্লেখযোগ্য ধাক্কা এবং কম্পনের শিকার হয়। এয়ার স্প্রিংস কার্যকরভাবে এই প্রভাবগুলি শোষণ করে এবং কুশন করে, স্প্রেয়ারের প্রধান বীম, বুম, জলবাহী সিস্টেম এবং নির্ভুল উপাদানগুলিকে রক্ষা করে, ব্যর্থতার হার এবং মেরামতের খরচ কমায়।
ফসল সুরক্ষা: একটি মসৃণ যাত্রা মেশিনের কারণে ফসলের ক্ষতি কমায়, বিশেষ করে মধ্য থেকে শেষ পর্যায়ের ফসলে।
2. একটি লেভেল চ্যাসিস বজায় রাখা
ধ্রুবক গ্রাউন্ড ক্লিয়ারেন্স: স্প্রেয়ারের লোড নির্বিশেষে (একটি পূর্ণ ট্যাঙ্ক খালি থেকে কয়েক টন পর্যন্ত পরিবর্তিত হতে পারে), এয়ার স্প্রিংস স্বয়ংক্রিয়ভাবে অভ্যন্তরীণ বায়ুচাপ সামঞ্জস্য করে একটি স্থিতিশীল চ্যাসিস উচ্চতা বজায় রাখে।
অপারেশনাল স্থিতিশীলতা নিশ্চিত করা: একটি লেভেল চ্যাসিস নিশ্চিত করে যে বুম মাটি থেকে একটি পূর্বনির্ধারিত উচ্চতা বজায় রাখে, যা অভিন্ন স্প্রে করার জন্য গুরুত্বপূর্ণ। যদি চ্যাসিস একদিকে কাত হয়, বুমের একপাশ অন্যটির চেয়ে উঁচু হলে, অসম স্প্রে বিতরণ ঘটবে।
3. উন্নত অপারেটর আরাম
আরামদায়ক ক্যাব সহ আধুনিক স্প্রেয়ারগুলির জন্য, এয়ার স্প্রিং সাসপেনশন উল্লেখযোগ্যভাবে ক্যাবে প্রেরিত কম্পন এবং শব্দ কমায়, যা দীর্ঘ সময় ধরে কাজ করার সময় অপারেটরের ক্লান্তি কমায় এবং দক্ষতা ও নিরাপত্তা উন্নত করে।
4. বুম সিস্টেম রক্ষা করা
এটি সবচেয়ে গুরুত্বপূর্ণ কাজগুলির মধ্যে একটি। বুম একটি সংযোগের মাধ্যমে বা সরাসরি চ্যাসিসের সাথে সংযুক্ত থাকে। গুরুতর কম্পন সরাসরি বুমে প্রেরণ করা যেতে পারে, যার ফলে:
যান্ত্রিক ক্ষতি: বুম কাঠামোর ক্লান্তি এবং ফাটল।
স্প্রে করার গুণমান হ্রাস: বুমের সহিংস আপ-এন্ড-ডাউন আন্দোলন ওভারল্যাপিং বা মিস করা স্প্রেগুলির কারণ হতে পারে, যা স্প্রে করার ফলাফলের উপর গুরুতর প্রভাব ফেলে।

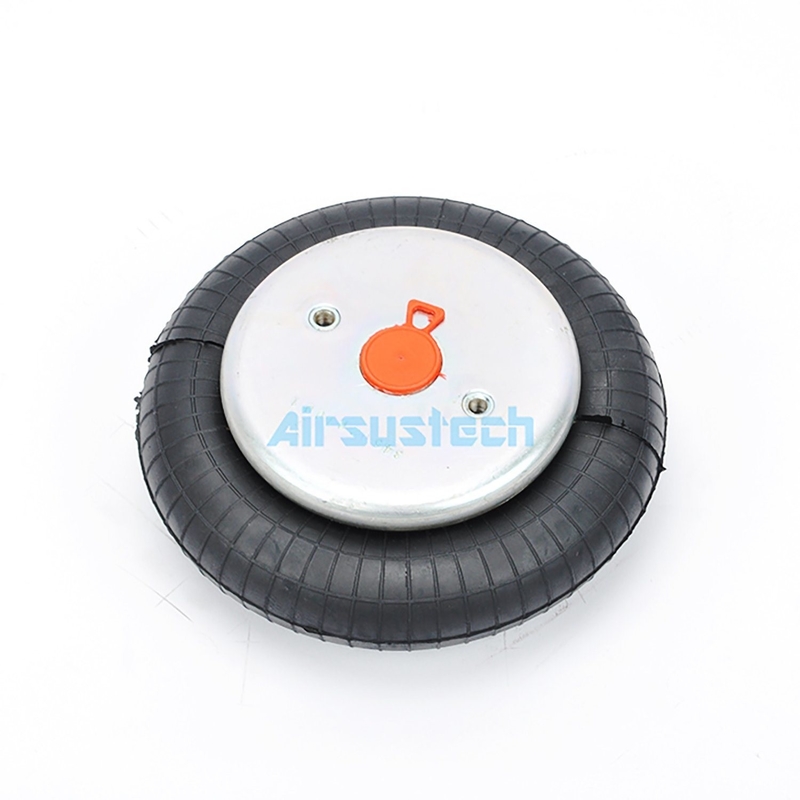

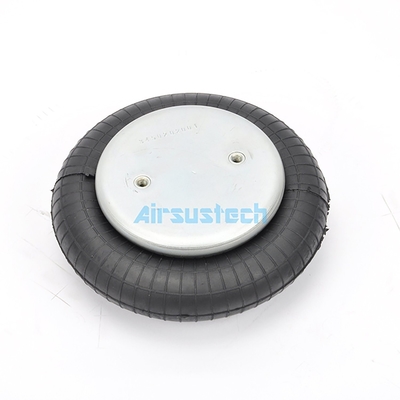

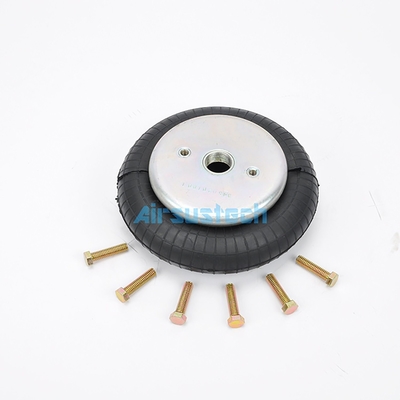

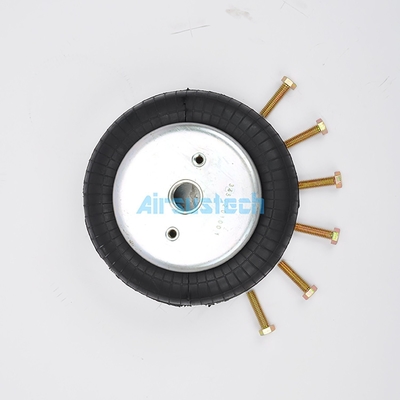

1B1209 এর ছবি
