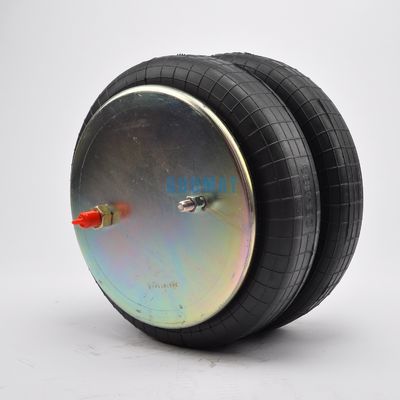

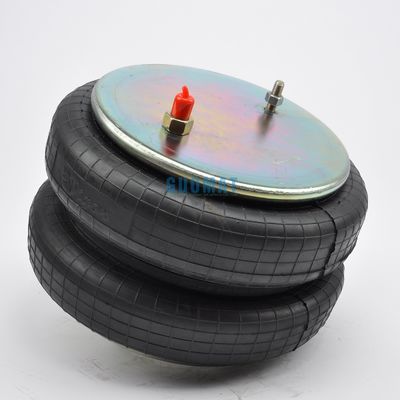

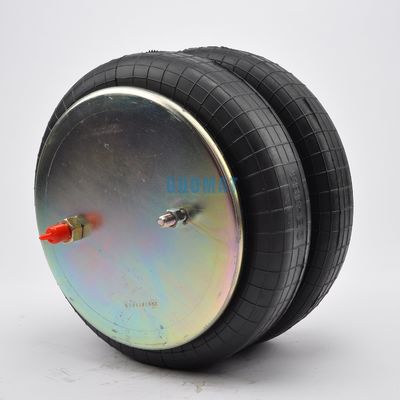

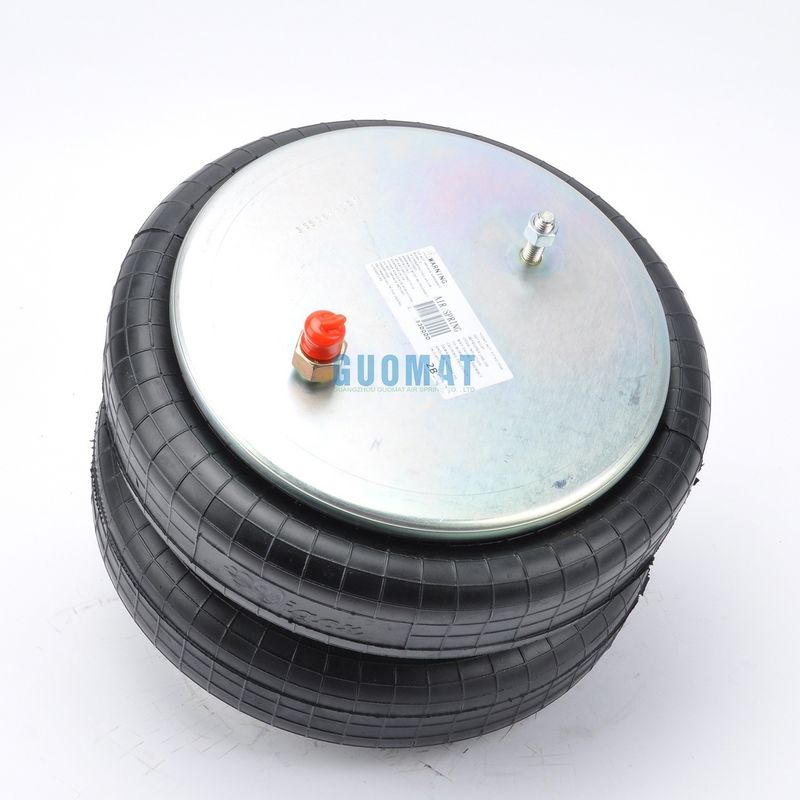

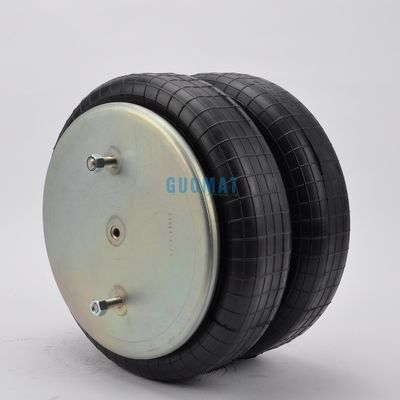

FD 530-35 530 Contitech W013587557 ফায়ারস্টোন এয়ার স্প্রিং ডাবল কনভোল্টেড এয়ার ব্যাগ টুথিলের জন্য 1998301

FD 530-35 530 Contitech W013587557 ফায়ার স্টোন এয়ার স্প্রিং ডাবল কনভোল্টেড এয়ার ব্যাগ টুথিলের জন্য 1998301



লোডিং ক্ষমতা ২০ পিসিজিঃ ২,০৪০ পাউন্ড

লোডিং ক্ষমতা ৬০ পিসিজিঃ ৬,১২০ পাউন্ড

লোডিং ক্ষমতা ৯০ পিসিজিঃ ৯,১৮০ পাউন্ড

অপারেটিং তাপমাত্রাঃ 57Co থেকে -54Co

নট / ব্লাইন্ড নট

উপরের কভার প্লেট স্ক্রু (নাট) দাঁতঃ 2 পিসি এক্স এম 12 এক্স 1।75

শীর্ষ কভার প্লেটের স্ক্রু সেন্টার দূরত্বঃ 159 মিমি

নীচের কভার প্লেট স্ক্রু (নাট) দাঁতঃ 2 পিসি এক্স এম 12 এক্স 1।75

নীচের কভার প্লেটের স্ক্রু সেন্টার দূরত্বঃ 159 মিমি

 গ্যাস হোল / এয়ার ইনলেট / এয়ার ফিটিং

গ্যাস হোল / এয়ার ইনলেটঃ 1/4 এনপিটি, সংমিশ্রণ স্টড / এয়ার ইনলেট স্টড

 কভার প্লেট

উপরের কভার প্লেটের ব্যাসার্ধ (প্রস্থ): ২৮৯ মিমি

নীচের কভার প্লেটের ব্যাসার্ধ (প্রস্থ): ২৮৯ মিমি

রাবারের বেল্লস

কাঁচা বেল্লস ম্যাক্স ব্যাসার্ধঃ 406 মিমি

কম্প্রেসড উচ্চতাঃ 104 মিমি / 4.1 ইঞ্চি

সর্বোচ্চ উচ্চতাঃ ৩৯১ মিমি

ওয়ার্কিং স্ট্রোকঃ 287mm

 বাম্পার ব্লক / বাফার ব্লক

বাম্পার ব্লক দিয়ে

 গার্ডল হুপ / গার্ডল রিং

গার্ডল হুপের সাথেঃ গার্ডল হুপের এক টুকরা

ক্ল্যাম্পযুক্ত প্লেট সহ সামগ্রিক ওজন 7.7 কেজি

কম্পন বিচ্ছিন্নতা - গতিশীল বৈশিষ্ট্য মান

ডিজাইন উচ্চতা H: প্রস্তাবিত 285mm, সর্বনিম্ন 265mm

চাপ p [bar] 345678 Vol V [l]

অনুরোধের উপর অতিরিক্ত প্রকার শক্তি (লোড) [KN] 18.7 25.1 31.6 38.2 44.6 51.2

স্প্রিং রেট [N/cm] 1770 2250 2700 3180 3640 4100

প্রাকৃতিক ফ্রিকোয়েন্সি [হার্জ] 1.5 1.5 1.5 1.4 1.4 1.4

বায়ুসংক্রান্ত প্রয়োগ - স্ট্যাটিক বৈশিষ্ট্য মান

ফোর্স F [kN]

চাপ p [bar] 345678 Vol. ((l))

উচ্চতা H [মিমি] 320 14.9 20.4 25.9 32.0 37.6 43.7 26.0

২৮০ ১৮.৫ ২৪.৫ ৩১.০ ৩৮.১ ৪৫.০ ৫১.৭2

২৪০ ২১.১ ২৮.০ ৩৫.৫ ৪৩.৩ ৫০.৩ ৫৭.৯ ২০5

200 23.1 30.7 38.5 47.1 54.8 62.8 17.5

M160 24.8 33.1 41.3 50.4 58.4 67.2 14.1

১২০ ২৬.২ ৩৪.৮ ৪৩.৪ ৫২.৯ ৬১.৫ ৭০.৬8

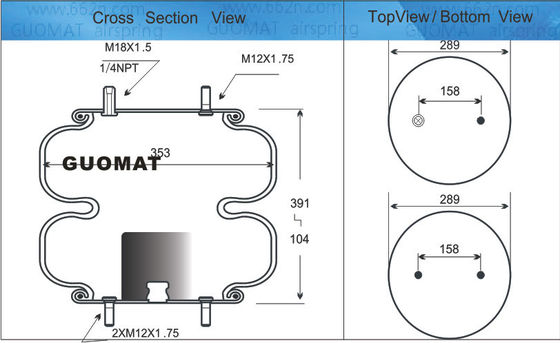

GUOMAT 2B7557 এয়ার স্প্রিংয়ের অঙ্কন এবং তথ্যঃ
