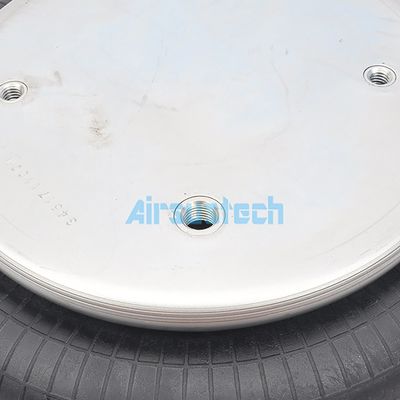

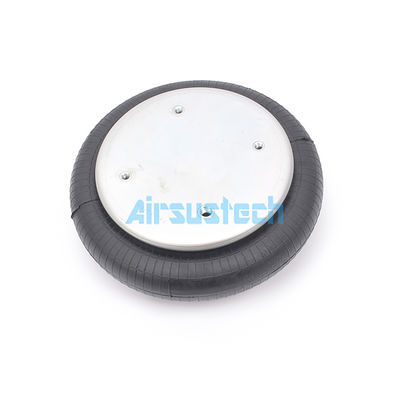

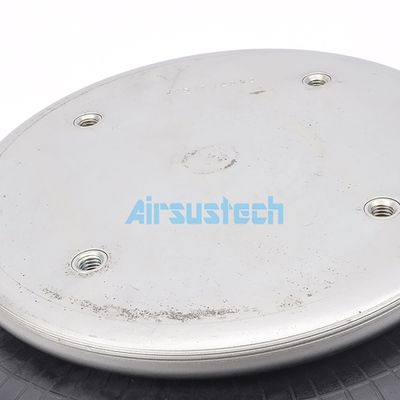

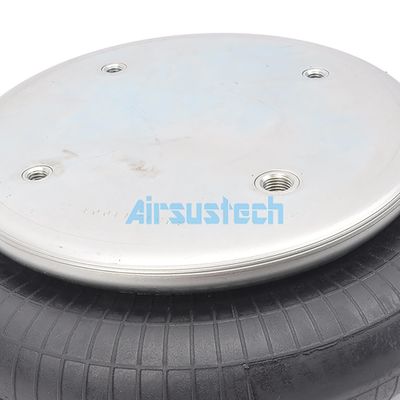

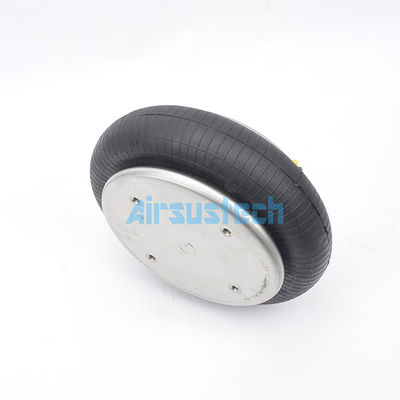

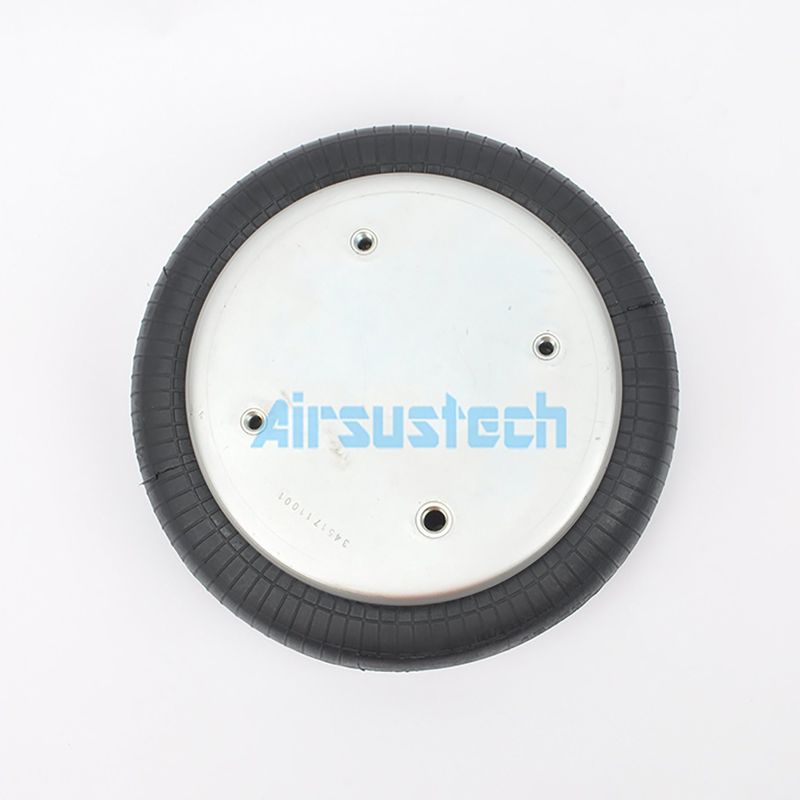

এক ঘূর্ণায়মান বায়ু স্প্রিং 1B5171 স্টাইল প্রতিস্থাপন Contitech FS330-11 468 রাবার Bellows
রেফারেন্স নং.
| অগ্নি পাথর W01-358-7009 |
ত্রিভুজ ৬৩৭৪ |
| অগ্নি পাথর W013587009 |
ত্রিভুজ ৪৪৬৮ |
| অগ্নি পাথর W01 3587009 |
এসএএফ-হোল্যান্ডAR741 |
| কনটিটেক FS330-11 468 |
নিউওয়ে90557002 |
| কনটিটেক এফএস ৩৩০-১১ ৪৬৮ |
গুডইয়ার ১বি১২-৩০১ |
| কনটিটেক FS330 11 468 |
গুডইয়ার ১বি১২ ৩০১ |
| কনটিটেক এফএস 330 11 468 |
গুডইয়ার ১বি১২-৩১৩ |
| কনটিটেক FS33011468 |
গুডইয়ার ১বি১২ ৩১৩ |
| কনটিটেক FS33011 468 |
|
স্পেসিফিকেশন এবং বিস্তারিত প্রযুক্তিগত পরামিতিঃ 1B5171
শীর্ষ প্লেট স্ক্রু (নাট) দাঁতঃ 3 × 3/8-16UNC
নীচের কভার প্লেটের স্ক্রু দাঁতঃ ৪× 3/8-16UNC
- এয়ার হোল/এয়ার ইনলেট/এয়ার ফিটিং
এয়ার হোল/এয়ার ইনলেটঃ 1/4NPTF
উপরের প্লেটের ব্যাসার্ধঃ ২৩১ মিমি
নীচের কভার ব্যাসার্ধঃ 231mm
সর্বোচ্চ. কাঁচা বেলো ব্যাসার্ধঃ 325mm
স্ট্রোকঃ 55 মিমি থেকে 160 মিমি
- বাম্পার ব্লক/বাম্পার ব্লক
বাম্পার ব্লক নেই
বেল্ট লুপ ছাড়া
ন্যূনতম চাপঃ 0 বার
ন্যূনতম উচ্চতায় ফেরত পাওয়ার শক্তিঃ ≤300N
ক্ল্যাম্পযুক্ত প্লেট সহ সামগ্রিক ওজনঃ ৪.১ কেজি
কম্পন বিচ্ছিন্নতা - গতিশীল বৈশিষ্ট্য মান
ডিজাইন উচ্চতা H: প্রস্তাবিত 130mm, ন্যূনতম 100mm
| চাপ p[bar] |
3 |
4 |
5 |
6 |
7 |
8 |
ভোল. ভি[১] |
| শক্তি (লোড) [KN] |
10.7 |
14.2 |
17.8 |
21.8 |
25.4 |
29.0 |
6.8 |
| স্প্রিং রেট [N/cm] |
2645 |
3290 |
3935 |
4580 |
5225 |
5870 |
| প্রাকৃতিক ফ্রিকোয়েন্সি [হার্জ] |
2.5 |
2.4 |
2.4 |
2.3 |
2.3 |
2.3 |
বায়ুসংক্রান্ত প্রয়োগ-স্ট্যাটিক বৈশিষ্ট্যের মান
শক্তি F[KN]
| চাপ p [বার] |
3 |
4 |
5 |
6 |
7 |
8 |
ভোল. ভি [১] |
| উচ্চতা H[মিমি] |
130 |
10.7 |
14.2 |
17.8 |
21.8 |
25.4 |
29.0 |
7.0 |
| 120 |
11.9 |
15.7 |
19.6 |
23.8 |
27.8 |
31.8 |
6.3 |
| 110 |
12.7 |
16.9 |
21.1 |
25.8 |
30.1 |
34.4 |
5.8 |
| 100 |
13.6 |
18.1 |
22.7 |
27.6 |
32.1 |
36.7 |
5.6 |
| 90 |
14.4 |
19.2 |
24.0 |
29.1 |
34.0 |
38.9 |
5.3 |
| 80 |
15.0 |
20.2 |
25.2 |
30.5 |
35.5 |
40.6 |
4.9 |
| 70 |
15.5 |
20.9 |
26.2 |
31.6 |
36.9 |
42.1 |
4.3 |
| 60 |
16.0 |
21.6 |
27.1 |
32.6 |
38.0 |
43.3 |
3.9 |
অ্যাপ্লিকেশন
পিইউএলপি এবং কাগজ শিল্প
কাঠের কারখানা
লিফট টেবিল
টিওলিং এবং মেশিনিং সিস্টেম
শক্তি উৎপাদন
সরঞ্জামরোবোটিক্স এবং অটোমেশন
উপাদান সমন্বয়
অটোমোবাইল সমাবেশ
চিকিৎসা সরঞ্জাম
কনভেয়র সিস্টেম
প্যাকেজ
সুবিধা
1. সুনির্দিষ্ট নিয়ন্ত্রণের নির্ভুলতাঃ বায়ু স্প্রিং শক শোষক অভ্যন্তরীণ বায়ু চাপ সামঞ্জস্য করে সুনির্দিষ্ট উচ্চতা নিয়ন্ত্রণ সরবরাহ করে।এই বৈশিষ্ট্য ক্লান্তি এবং এককালীন সেটআপ সমস্যা অন্যান্য ধরনের বিচ্ছিন্নকারী সাধারণ নির্মূল.
2. সরঞ্জামগুলির জীবন বাড়ানোঃ বায়ু স্প্রিং শক শোষক তার বিশেষ শক শোষণ নীতির কারণে, সরঞ্জাম রক্ষণাবেক্ষণে একটি বড় সুবিধা প্রতিফলিত করে,যখন ঐতিহ্যগত ইস্পাত স্প্রিং আঘাত করা হয়, স্ব-ভিব্রেশন ঘটনা তৈরি করবে, স্ব-ভিব্রেশন ফ্রিকোয়েন্সি সরাসরি সরঞ্জাম প্রেরণ করা যেতে পারে, যার ফলে সরঞ্জাম শিথিল এবং ক্ষতি।এয়ার স্প্রিং ডিম্পিং অনেক ভালো, এবং এটি সম্পূর্ণ ডিম্পিং অর্জন করা সম্ভব, উল্লেখযোগ্যভাবে সরঞ্জাম রক্ষণাবেক্ষণ খরচ কমাতে এবং সরঞ্জাম জীবন প্রসারিত
3. বিস্তৃত কর্মের পরিসীমাঃ বায়ু স্প্রিং শক শোষক কম্পন বিচ্ছিন্নতা লোড প্রতিটি ইনস্টলেশন পয়েন্টে 10 কেজি থেকে 10 টনেরও বেশি, বিভিন্ন উত্পাদন প্রয়োজনীয়তা পূরণ করতে পারে।(উদাহরণস্বরূপ গুয়াম্যাট এয়ার স্প্রিং), ব্র্যান্ডের মধ্যে পার্থক্য থাকতে পারে)
4. উচ্চতর শক শোষণঃ এয়ার স্প্রিং শক শক শকগুলি সমস্ত ধরণের কম্পন শকগুলির মধ্যে উচ্চতর কম্পন বিচ্ছিন্নতা সরবরাহ করে। সিস্টেমের প্রাকৃতিক ফ্রিকোয়েন্সি 1 হার্টজ পর্যন্ত কম হতে পারে।সিস্টেমের প্রাকৃতিক ফ্রিকোয়েন্সি আরও কম হতে পারে যদি একটি অতিরিক্ত বায়ু সঞ্চয় কক্ষ যোগ করা হয়একই প্রভাব অর্জনের জন্য, ঐতিহ্যবাহী স্পাইরাল স্প্রিং শক শোষকগুলির স্ট্যাটিক বিকৃতি কমপক্ষে 230 মিমি হওয়া উচিত।
