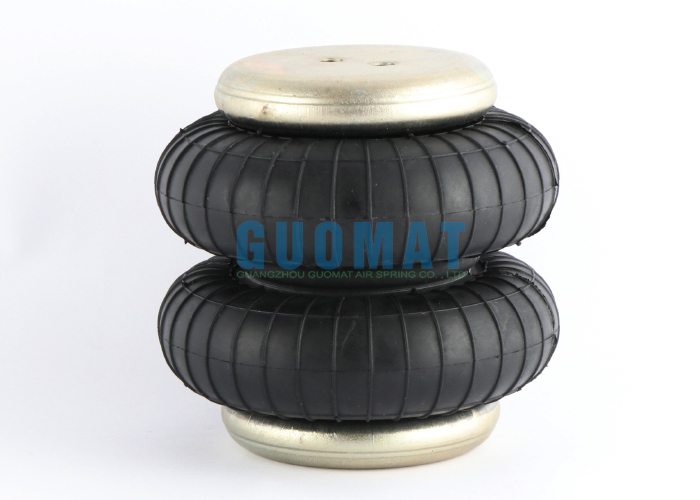

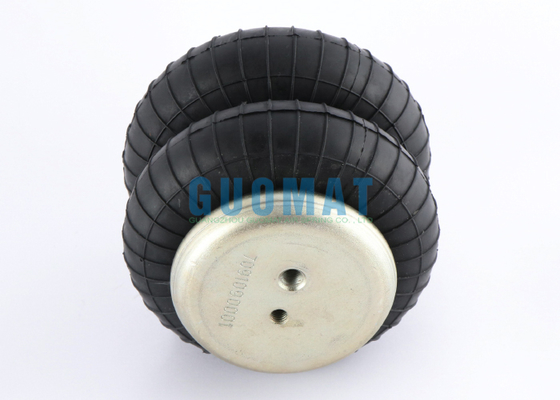

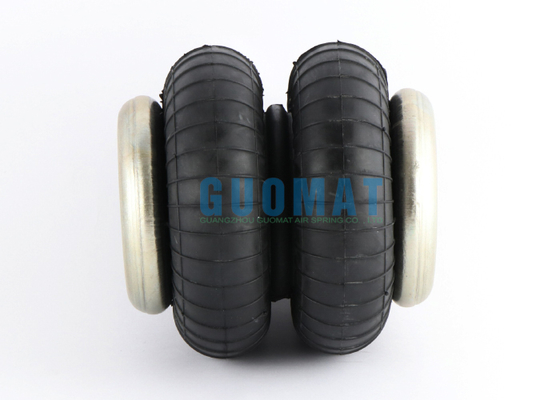

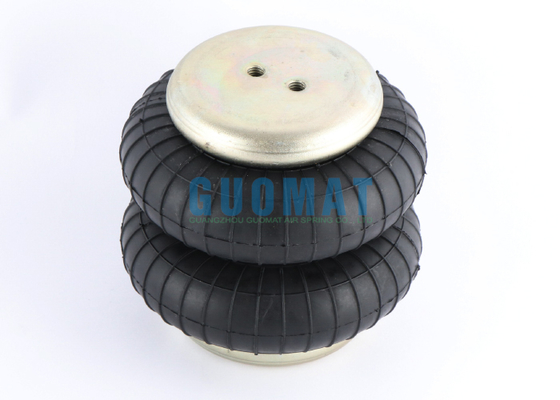

FD 40-10 ConTetich রাবার বায়ু বেল্লো সরবরাহকারী G1/8 গ্যাস ভরা শিল্প বায়ু স্প্রিংস ব্যাগ

পণ্যের বিবরণ:

উৎপত্তি স্থল:	গুয়াংজু, চীন
পরিচিতিমুলক নাম:	GUOMAT
সাক্ষ্যদান:	ISO/TS16949:2009
মডেল নম্বার:	2B4060

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	5 পিসি
মূল্য:	USD59.9-69.9/PC
প্যাকেজিং বিবরণ:	শক্তিশালী কার্টন বক্স বা গ্রাহকদের প্রয়োজন হিসাবে
ডেলিভারি সময়:	3-7 কার্যদিবস
পরিশোধের শর্ত:	এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন বা অন্যান্য
যোগানের ক্ষমতা:	1000pcs/সপ্তাহ

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

স্টাইল:	সিঙ্গেল কনভোলুটেড এয়ার স্প্রিং	উপাদান:	রাবার এবং ইস্পাত
ওয়ারেন্টি:	1 বছর	কনভোলিউশনস:	1
পণ্যের নাম:	এয়ার স্প্রিং, এয়ারব্যাগ, এয়ার বেলুন, এয়ার বেলো	মাত্রা:	OEM/স্ট্যান্ডার্ড সাইজ
অপারেশন:	গ্যাস ভরা	গুণ:	100% পরীক্ষিত
বিশেষভাবে তুলে ধরা:	G1/8 শিল্প বায়ু স্প্রিং , রাবার বায়ু বেলু সরবরাহকারী , গ্যাস ভরা এয়ার স্প্রিংস ব্যাগ

FD 40-10 ConTetich রাবার এয়ার বেলো সরবরাহকারী G1/8 গ্যাস-পূর্ণ শিল্প এয়ার স্প্রিং ব্যাগ

পণ্যের বৈশিষ্ট্য

বৈশিষ্ট্য	মান
ধরন	একক কনভল্যুটেড এয়ার স্প্রিং
উপাদান	রাবার এবং ইস্পাত
ওয়ারেন্টি	১ বছর
কনভোলিউশন	১
পণ্যের নাম	এয়ার স্প্রিং, এয়ারব্যাগ, এয়ার বেলুন, এয়ার বেলো
মাপ	OEM/স্ট্যান্ডার্ড সাইজ
অপারেশন	গ্যাস-পূর্ণ
গুণমান	100% পরীক্ষিত

পণ্যের বিবরণ

ব্র্যান্ড:GUOMAT

প্রস্তুতকারকের অংশ নম্বর:2B4060

প্রস্তুতকারকের ওয়ারেন্টি:12 মাস

উপাদান:রাবার+ইস্পাত

রঙ:কালো

উৎপত্তিস্থল:গুয়াংজু, চীন

সার্টিফিকেশন:ISO/TS16949:2009

প্যাকিং:নিরপেক্ষ প্যাকিং

গুণমান:উচ্চ-গুণমান

ক্রস রেফারেন্স নম্বর

ContiTech:FD40-10
ContiTech:FD 40-10
ContiTech:FD 40-10 Cl G1/8
ContiTech:FD 40-10 C1 2682 001000
ContiTech:FD 40-10 Cl G1/8 M8
ContiTech:FD 40-10 1/8 M8
ContiTech Bellow:FD 40-10/FD 40 10/FD4010
Festo:EB-145-100/EB 145 100/EB145100

প্রযুক্তিগত ডেটা

স্বাভাবিক উচ্চতা: 145 মিমি
রাবার বেলো স্বাভাবিক বাইরের ব্যাস: 125 মিমি
কভার প্লেটের ব্যাস: 90 মিমি
এয়ার হোল: G1/8
থ্রেডেড হোল: M81.25
থ্রেডেড হোল এবং এয়ার হোলের মধ্যে কেন্দ্রের দূরত্ব: 20 মিমি
থ্রেডেড হোলের মধ্যে কেন্দ্রের দূরত্ব: 20 মিমি

এয়ার স্প্রিং প্রকার

একক কনভল্যুটেড প্রকার	ডাবল কনভল্যুটেড প্রকার	ট্রিপল কনভল্যুটেড প্রকার
FS 40-6 CI	FD 40-10 CI	FT 330-29 CI
FS 50-5 CI	FD 70-13 CI	FT 430-32 CI
FS 70-7 CI	FD 110-15 CI	FT 530-32 CI
FS 100-10 CI	FD 120-17 CI	FT 530-35 CI
FS 120-9 CI	FD 120-20 CI	FT 960-34 CI
FS 120-10 CI	FD 200-19 CI	FT 1330-35 CI
FS 120-12 CI	FD 200-22 CI
FS 200-10 CI	FD 200-25 CI
FS 330-11 CI	FD 330-22 CI
FS 330-14 CI	FD 330-30 CI
FS 530-11 CI	FD 530-22 CI
FS 530-14 CI	FD 530-30 CI
FS 960-12 CI	FD 530-35 CI
FS 1330-11 CI	FD 960-22 CI
	FD 1330-25 CI

সাধারণ ইন্টারফেস থ্রেড স্পেসিফিকেশন

থ্রেড পদবি	থ্রেডের প্রকার	স্ট্যান্ডার্ড নাম	প্রাথমিক উদ্দেশ্য	মাপ	পিচ	সিলিং পদ্ধতি	নোট ও সতর্কতা
G1/2	ব্রিটিশ পাইপ থ্রেড	BSPP (সমান্তরাল)	এয়ার ইনলেট/আউটলেট	20.955 মিমি	1.814 মিমি	ও-রিং বা ওয়াশার (ফেস সিল)	নিউম্যাটিক সংযোগের জন্য সবচেয়ে সাধারণ পোর্টগুলির মধ্যে একটি। একটি G1/2 দ্রুত-রিলিজ বা নিউম্যাটিক সংযোগকারী প্রয়োজন।
G1/4	ব্রিটিশ পাইপ থ্রেড	BSPP (সমান্তরাল)	এয়ার ইনলেট/আউটলেট	13.157 মিমি	1.337 মিমি	ও-রিং বা ওয়াশার (ফেস সিল)	সাধারণত চাপ সেন্সর, গেজ বা ছোট লাইনের জন্য ব্যবহৃত হয়। একটি G1/4 সংযোগকারী প্রয়োজন
3/8UNC	ইউনিফাইড থ্রেড	UNC (কোর্স)	মাউন্টিং/ফাস্টেনিং	9.525 মিমি	1.058 মিমি	সিলিংয়ের জন্য নয় (যান্ত্রিক ফাস্টেনিং)	এটি এয়ার পোর্ট নয়! এটি স্প্রিং সুরক্ষিত করতে বা ফিটিংস সংযুক্ত করার জন্য বোল্টের জন্য একটি মাউন্টিং হোল। একটি 3/8" UNC বোল্ট ব্যবহার করুন।
M8	মেট্রিক থ্রেড	ISO মেট্রিক (স্ট্যান্ডার্ড কোর্স)	মাউন্টিং/ফাস্টেনিং	8.0 মিমি	1.25 মিমি	সিলিংয়ের জন্য নয় (যান্ত্রিক ফাস্টেনিং)	এটি এয়ার পোর্ট নয়! বোল্টিংয়ের জন্য ব্যবহৃত হয়। ইউরোপীয় এবং এশীয় যন্ত্রপাতিতে সাধারণ। একটি M8 বোল্ট ব্যবহার করুন। গ্রেড পরীক্ষা করুন (যেমন, 8.8, 10.9)।
M10	মেট্রিক থ্রেড	ISO মেট্রিক (স্ট্যান্ডার্ড কোর্স)	মাউন্টিং/ফাস্টেনিং	10.0 মিমি	1.5 মিমি	সিলিংয়ের জন্য নয় (যান্ত্রিক ফাস্টেনিং)	এটি এয়ার পোর্ট নয়! উচ্চ লোড অ্যাপ্লিকেশনগুলির জন্য একটি বৃহত্তর মাউন্টিং হোল। একটি M10 বোল্ট ব্যবহার করুন। গ্রেড পরীক্ষা করুন (যেমন, 8.8, 10.9)।
