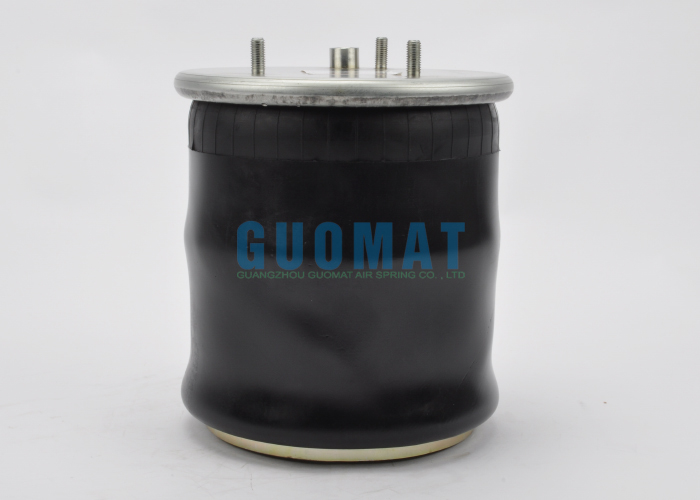

ব্র্যান্ড: গুমাত
গুমাত নং: 1T8683
উপাদান: রাবার এবং ইস্পাত
ওয়ারেন্টি: 12 মাস
অ্যাপ্লিকেশন: ট্রাকের জন্য, ট্রেলার জন্য
ফায়ারস্টোন পার্ট নম্বর: ডাব্লু 01-এম 58-8683 /ডাব্লু 01 এম 58 8683 / ডাব্লু 01 এম 588683
ফায়ারস্টোন বেলো নম্বর: 1 টি 15nr-3
কনটাইটেক পার্ট নম্বর: 887 এমবি কে 6 /887 এমবি কে 6
এয়ারটেক পার্ট নম্বর: 134902 /3887 কে
গ্রানিং পার্ট নম্বর: 16045
মেরিটর পার্ট নম্বর: এমএলএফ 7172
ভিডিএল / ডিএএফ পার্ট নম্বর: 1141525 /1 141 525
ডিএএফ পার্ট নম্বর: 114525 /1 141 525

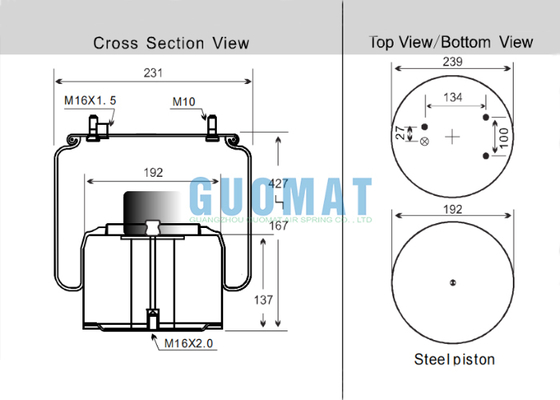

1T8683 ট্রাক এয়ার স্প্রিং অ্যাসেম্বলি প্রযুক্তিগত ডেটা
শীর্ষ কভারের ব্যাসটি 239 মিমি, শীর্ষে তিনটি স্টাড এবং 1 এয়ার গর্ত রয়েছে, স্টাডের স্পেসিফিকেশন এম 10, স্টাডগুলির মধ্যে কেন্দ্রের দূরত্ব 134 মিমি এবং 100 মিমি, বায়ু গর্তের স্পেসিফিকেশন এম 16x1.5, এবং স্টাডগুলির মধ্যে কেন্দ্রের দূরত্ব এবং এয়ার গর্তটি 27 মিমি।
বেস পিস্টনটি স্টিল, 192 মিমি ব্যাস এবং 137 মিমি উচ্চতার সাথে। বেসটিতে M16x2.0 এর স্পেসিফিকেশন সহ একটি থ্রেডেড গর্ত রয়েছে।
এয়ার স্প্রিং অ্যাসেমব্লির বাইরের ব্যাস 231 মিমি, সর্বাধিক উচ্চতা 427 মিমি, সর্বনিম্ন উচ্চতা 167 মিমি এবং সেখানে একটি বাফার ব্লক রয়েছে
ডিএএফ (ভিডিএল) সাসপেনশন এয়ার স্প্রিংয়ের জন্য
|
0067306
|
0067504
|
0377498
|
0388165
|
|
0388167
|
0392022
|
1513985
|
0513983
|
|
0529651
|
0627584
|
0638148
|
0659561
|
|
0689677
|
0696229
|
1141525
|
1153935
|
|
1154761
|
1276846
|
1384273
|
1697678
|
ট্রেলার এয়ার স্প্রিংস কীভাবে কাজ করে
1। বায়ু সরবরাহ: তোয়িং যানবাহন থেকে সংকুচিত বায়ু হ্যান্ড-পুল হিচির মাধ্যমে ট্রেলারটির বায়ু সিস্টেমটি পূরণ করে।
2। প্রাথমিক মুদ্রাস্ফীতি: যখন ট্রেলারটি লোড করা হয় বা তোয়িং গাড়ির সাথে সংযুক্ত থাকে, তখন বায়ু উচ্চতা নিয়ন্ত্রণ ভালভের মধ্য দিয়ে বায়ু বসন্তে প্রবাহিত হয়, এটি একটি বেস চাপে স্ফীত করে।
3 ... সংবেদনশীল উচ্চতা: উচ্চতা নিয়ন্ত্রণ ভালভ ক্রমাগত ট্রেলার ফ্রেম এবং তার সংযোগের মাধ্যমে অক্ষের মধ্যে দূরত্ব পর্যবেক্ষণ করে।
4। উচ্চতা বজায় রাখা:
এ, লোড বৃদ্ধি: যদি ট্রেলার লোড বৃদ্ধি পায় তবে ফ্রেমটি নীচের দিকে তাকিয়ে থাকবে, অক্ষের কাছাকাছি। সংযোগটি উচ্চতা নিয়ন্ত্রণ ভালভকে স্ফীত অবস্থানে নিয়ে যায়। এটি একটি বন্দর খোলে, বায়ু সরবরাহের ট্যাঙ্ক থেকে এয়ার স্প্রিংয়ে আরও বায়ু প্রবাহিত করতে দেয়। বর্ধিত বায়ুচাপটি এয়ারব্যাগটিকে আরও স্ফীত করে, ফ্রেমটিকে তার মনোনীত "রাইডের উচ্চতা" তে ফিরে ধাক্কা দেয়।
বি, লোড হ্রাস: যদি লোডটি সরানো হয় তবে ফ্রেমটি অক্ষ থেকে দূরে উপরের দিকে উঠবে। লিঙ্কেজটি উচ্চতা নিয়ন্ত্রণ ভালভকে ডিফ্লেট অবস্থানে নিয়ে যায়। এটি একটি বন্দর খোলে, বায়ু বসন্তে বায়ু নিষ্কাশন করতে দেয় (সাধারণত বায়ুমণ্ডলে)। হ্রাস করা বায়ুচাপটি এয়ারব্যাগটিকে কিছুটা হ্রাস করে, নির্দিষ্ট রাইডের উচ্চতায় ফ্রেমটিকে নীচের দিকে স্থিতিশীল করে।
5। স্থিতিশীল যাত্রার উচ্চতা: ট্রেলার ফ্রেমটি একবার প্রিসেট রাইডের উচ্চতায় ফিরে আসার পরে, সংযোগটি উচ্চতা নিয়ন্ত্রণ ভালভকে কেন্দ্র করে, মুদ্রাস্ফীতি এবং ডিফ্লেশন পোর্টগুলি বন্ধ করে দেয়। এই মুহুর্তে, এয়ার স্প্রিংসগুলি বর্তমান লোডকে সমর্থন করার জন্য প্রয়োজনীয় সঠিক চাপে বজায় রাখা হয় এবং এটিকে * সঠিক * উচ্চতায় রাখার জন্য।
। এটি কার্গোকে আরও সুচারুভাবে চলাচল করতে দেয় এবং ট্রেলার কাঠামোর উপর চাপ হ্রাস করে।
