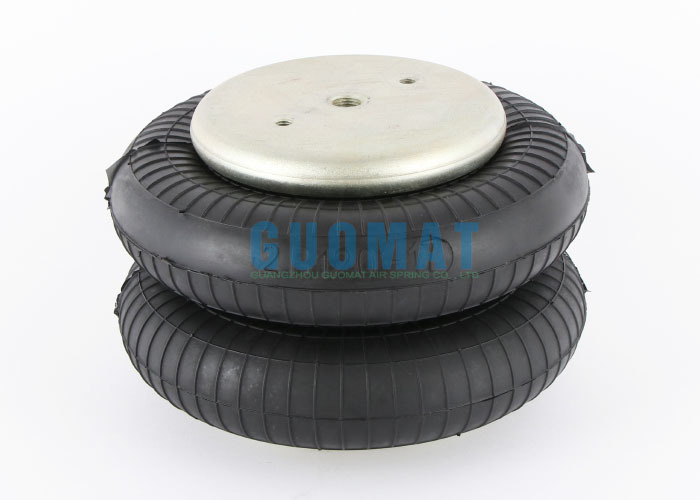

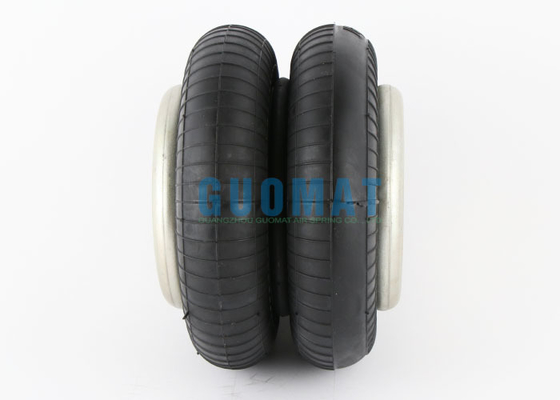

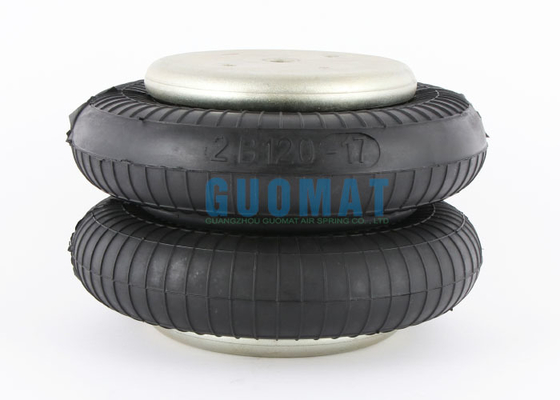

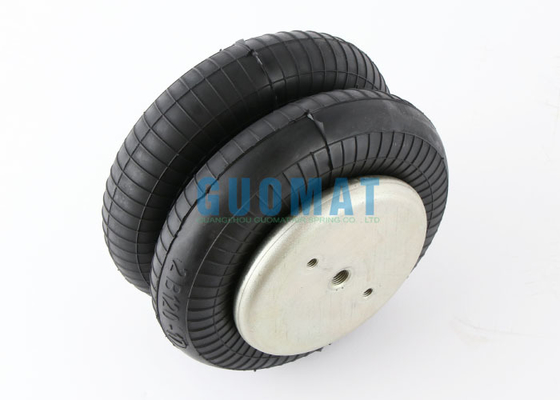

FD120-17 কন্টিনেন্টেক এয়ার স্প্রিং বাস্কেটবল W01-M58-6353 ফায়ারস্টোন ইন্ডাস্ট্রিয়াল এয়ার স্প্রিং

পণ্যের বিবরণ:

উৎপত্তি স্থল:	গুয়াংডং, চীন
পরিচিতিমুলক নাম:	GUOMAT
সাক্ষ্যদান:	ISO/TS16949:2009
মডেল নম্বার:	2B120-17

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	6 পিসি
মূল্য:	$59.9-69.9/pc
প্যাকেজিং বিবরণ:	শক্তিশালী শক্ত কাগজ বাক্স বা গ্রাহকদের প্রয়োজন হিসাবে
ডেলিভারি সময়:	2-8 কাজের দিন
পরিশোধের শর্ত:	এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা:	1000PCS/সপ্তাহ

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

পণ্যের নাম:	ডাবল কনভোলুটেড এয়ার স্প্রিং	বসন্ত উপাদান:	রবার
প্রকার:	গ্যাসে ভরা	প্যাকিং:	নিরপেক্ষ প্যাকিং
ফায়ারস্টোন:	W01-M58-6353	কন্টিটেক:	FD 120-17
এয়ারক্রাফট:	2বি-181/13054	রঙ:	কালো
বিশেষভাবে তুলে ধরা:	FD120-17 Contitech এয়ার স্প্রিং , Contitech এয়ার স্প্রিং বিবল

FD120-17 কন্টিনেন্টেক এয়ার স্প্রিং Bball W01-M58-6353 ফায়ারস্টোন ইন্ডাস্ট্রিয়াল এয়ার স্প্রিং

পণ্যের বিবরণ

পণ্যের নাম: ইন্ডাস্ট্রিয়াল এয়ার স্প্রিং

ব্র্যান্ড: গুওম্যাট

মডেল নং.: 2B120-17

কনভোলিউশন: 2

রঙ: কালো

ওয়ারেন্টি: 1 বছর

উপাদান: রাবার এবং ইস্পাত

সম্পর্কিত OE নম্বর

কন্টিনেন্টেক	FD 120-17	কন্টিনেন্টেক	FD120-17
ফায়ারস্টোন	W01-M58-6353	ফায়ারস্টোন	স্টাইল 26
এয়ারক্রাফট	113054	এয়ারক্রাফট	2B-181

W01M586353,W01 M58 6353, W01-M58-6353, WO1M586353, WO1 M58 6353, WO1 M58 6353

FD120-17,FD 120-17, FD120 17, FD12017, FD120-17 CI G1/4, 113054, 2B-181

পণ্যের প্রযুক্তিগত পরামিতি

উপরের কভার প্লেটের ব্যাস: 132 মিমি

নীচের কভার প্লেটের ব্যাস: 135 মিমি

থ্রেডেড হোলকেন্দ্রের দূরত্ব: 70 মিমি

নটের মধ্যে গ্যাসের ছিদ্রের দূরত্ব: 35 মিমি

গ্যাস হোল টাইপ: G1/4

থ্রেডেড হোল: 2 X M8X1.25

রাবার বেলোসের সর্বোচ্চ বাইরের ব্যাস: 215 মিমি

সর্বোচ্চ উচ্চতা: 230 মিমি

সর্বনিম্ন উচ্চতা: 75 মিমি

স্ট্রোক: 155 মিমি

ফায়ারস্টোন স্টাইল নম্বর: স্টাইল 26

অ্যাসেম্বলি নম্বর: W01-M58-6353 / W01 M58 6353 / W01M586353

ব্লাইন্ড নাটস, 1/4BSP

অ্যাসেম্বলি নম্বর: W01-M58-6387 / W01 M58 6387 / W01M586387

ব্লাইন্ড নাটস, 3/4BSP

অ্যাসেম্বলি নম্বর: W01-M58-6988 / W01 M58 6988 / W01M586988

কাউন্টারসংক স্টিল বিড রিং 40 মিমি বোল্ট, নাট, ওয়াশার

অ্যাসেম্বলি নম্বর: W01-358-0142 / W01 358 0142 / W013580142

শুধুমাত্র রাবার বেলোস

205 মিমি ডিজাইন উচ্চতায় গতিশীল বৈশিষ্ট্য
(শুধুমাত্র এয়ারমাউন্ট আইসোলেটর ডিজাইনের জন্য প্রয়োজন)

গেজ চাপ (বার)	লোড (kN)	স্প্রিং রেট(kN/m)	স্বাভাবিক কম্পাঙ্ক Hz
3	3.74	59	1.99
4	5.15	76	1.92
5	6.52	93	1.88
6	8.03	109	1.83
7	9.41	124	1.81

ফোর্স টেবিল

সমাবেশের উচ্চতা (মিমি)	ভলিউম@7বার (cu সেমি)	EFF এলাকা @7 বার(সেমি/বর্গ)	kN ফোর্স
সমাবেশের উচ্চতা (মিমি)	ভলিউম@7বার (cu সেমি)	EFF এলাকা @7 বার(সেমি/বর্গ)	@3বার	@4বার	@5বার	@6বার	@7বার
220	4202	118	3.19	4.44	5.66	7.06	8.29
200	3918	139	3.90	5.35	6.75	8.32	9.73
180	3594	157	4.51	6.12	7.70	9.43	11.00
160	3233	174	5.08	6.82	8.57	10.46	12.20
140	2840	191	5.60	7.48	9.40	11.46	13.35
120	2434	206	6.05	8.09	10.16	12.36	14.38
100	2007	8.63	6.42	8.63	10.81	13.11	15.25
80	1564	228	6.76	9.08	11.34	13.72	15.94
