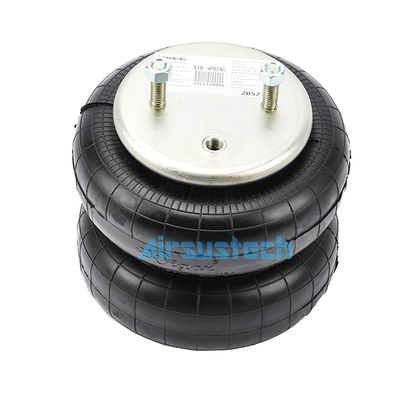

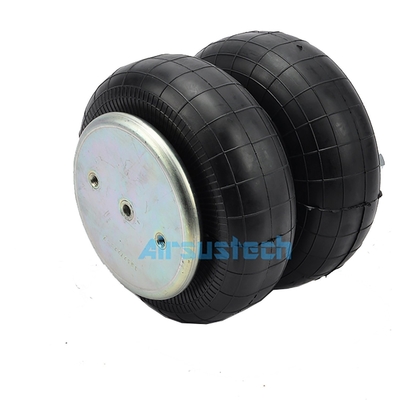

গুওম্যাট কনভোল্টেড এয়ার স্প্রিং শক ওয়াটসন অ্যান্ড চ্যালিন এএস-০০৪১ শক অ্যাবসরবার
ক্রস রেফারেন্স
ওয়াটসন অ্যান্ড চ্যালিন AS-0041
ত্রিভুজ ৬৩৩২
ত্রিভুজ 4426
ফায়ারস্টোন W01-358-6943
ফায়ারস্টোন W01 358 6943
ফায়ারস্টোন W013586943
কনটিটেক FD200 25 426
Contitech FD 200-25 426
কনটিটেক FD200 25 426
কনটিটেক ১৬১৩৩২
গুডইয়ার 2B9-250
গুডইয়ার ২বি৯ ২৫০
গুডইয়ার ৫৭৮৯২৩২০৬
Neway/SAF 90557237
রাইডওয়েল 1003586943C
টথিল ৬৩৫২
ভি-স্টিয়ার ২ (লিফট ব্যাগ)
ভ্যান রেডেন
2B6943 স্পেসিফিকেশন এবং প্রযুক্তিগত তথ্য
বাদাম/অন্ধ বাদাম
শীর্ষ প্লেট স্ক্রু (নাট) দাঁতঃ 2 x 1/2-13UNC
উপরের কভার প্লেটের স্ক্রু সেন্টার দূরত্বঃ 89 মিমি
নীচের কভার প্লেটের স্ক্রু (নাট) দাঁতঃ 2 x 3/8-16UNC
নীচের কভার প্লেটের স্ক্রু সেন্টার দূরত্বঃ৮৯ মিমি
এয়ার হোল/এয়ার ইনলেট/এয়ার ফিটিং
এয়ার হোল/এয়ার ইনলেটঃ 1/4NPT
বায়ু প্রবেশদ্বার এবং বাদামের মধ্যবর্তী দূরত্বঃ 44.5 মিমি
কভার প্লেট
উপরের প্লেটের ব্যাসার্ধ (প্রস্থ): 160 মিমি
নীচের কভার ব্যাসার্ধ (প্রস্থ): 160 মিমি
সর্বোচ্চ উচ্চতাঃ 325mm
ন্যূনতম উচ্চতাঃ 79mm
কাজের সময়ঃসর্বনিম্ন ৭৯ মিমি থেকে সর্বোচ্চ ৩২৫ মিমি
অন্যান্য
বাম্পার ব্লক/বাম্পার ব্লকঃ বাম্পার নেই
বেল্ট লুপ/গার্ডল হুইপ/গার্ডল রিং: এক টুকরা
ন্যূনতম চাপঃ 0 বার
ন্যূনতম উচ্চতায় ফেরত শক্তিঃ ≤250N
ক্ল্যাম্পযুক্ত প্লেট সহ সামগ্রিক ওজনঃ 3.5kg
কম্পন বিচ্ছিন্নতা - গতিশীল বৈশিষ্ট্য মান
ডিজাইন উচ্চতা H: প্রস্তাবিত 254mm, সর্বনিম্ন 230mm
| চাপ p[bar] |
3 |
4 |
5 |
6 |
7 |
8 |
ভোল. ভি[১] |
| শক্তি (লোড) [KN] |
6.0 |
8.1 |
10.2 |
12.3 |
14.4 |
16.5 |
8.6 |
| স্প্রিং রেট [N/cm] |
730 |
930 |
1200 |
1390 |
1660 |
1840 |
| প্রাকৃতিক ফ্রিকোয়েন্সি [হার্জ] |
1.8 |
1.8 |
1.7 |
1.7 |
1.7 |
1.7 |
বায়ুসংক্রান্ত প্রয়োগ-স্ট্যাটিক বৈশিষ্ট্যের মান
শক্তি F[KN]
| চাপ p [বার] |
3 |
4 |
5 |
6 |
7 |
8 |
ভোল. ভি [১] |
| উচ্চতা H[মিমি] |
290 |
4.1 |
5.6 |
7.3 |
9.0 |
10.5 |
12.4 |
9.4 |
| 260 |
5.6 |
7.3 |
9.4 |
11.3 |
13.4 |
15.4 |
8.9 |
| 230 |
6.6 |
8.8 |
11.1 |
13.4 |
15.8 |
18.1 |
8.4 |
| 200 |
7.5 |
9.9 |
12.5 |
15.0 |
17.6 |
20.2 |
7.7 |
| 170 |
8.3 |
11.0 |
13.8 |
16.6 |
19.4 |
22.2 |
7.0 |
| 140 |
8.9 |
11.8 |
14.8 |
17.7 |
20.7 |
23.6 |
6.1 |
| 110 |
9.3 |
12.3 |
15.6 |
18.7 |
21.9 |
24.6 |
5.1 |
প্যাকিংয়ের বিবরণ
| মডেল নং। |
নেট ওজন |
মোট ওজন |
বাক্সের ওজন |
বাক্সের আকার |
প্যাকিং পরিমাণ |
| 2B6943 |
3.৮৬১ কেজি |
4.২৪১ কেজি |
0.38 কেজি |
২৪*২৪*২৪ সেমি |
1 |
ডাবল কনভোল্টেড ইন্ডাস্ট্রিয়াল এয়ার স্প্রিংস সম্পর্কে
বায়ু স্প্রিংয়ের মাঝখানে একটি বেল্ট রয়েছে। এই বেল্টটিকে বায়ু স্প্রিং হুইপ বলা হয় এবং এই হুইপের সংখ্যাটি কনভোলশন সংখ্যা পার্থক্য করার জন্য মৌলিক উপাদানগুলির মধ্যে একটি।
ডাবল কনভল্টেড ইন্ডাস্ট্রিয়াল এয়ার স্প্রিং একটি বাঁকা ক্যাপসুল যা রাবার জাল দিয়ে তৈরি। ক্যাপসুলের দুটি প্রান্ত দুটি চাপযুক্ত বায়ু চেম্বার গঠন করতে দুটি ইস্পাত প্লেট দ্বারা সংযুক্ত করা প্রয়োজন।রাবার এবং জাল তারের নিজেদের লোড বহন ক্ষমতা প্রদান করে নাডাবল ক্লিভড ইন্ডাস্ট্রিয়াল এয়ার স্প্রিং একটি দুর্দান্ত নিম্ন-ফ্রিকোয়েন্সি কম্পন বিচ্ছিন্নকারী।এটি প্রয়োজনীয় অনমনীয়তা অর্জন করার জন্য রাবার বুধে সংকুচিত বায়ুর চাপ পরিবর্তন উপর নির্ভর করে. বর্তমানে, ডাবল কনভোল্টেড শিল্প বায়ু স্প্রিং ব্যাপকভাবে যথার্থ যন্ত্রপাতি, যথার্থ যন্ত্রপাতি এবং বিশেষ সরঞ্জাম ব্যবহার করা হয়।
ডাবল কনভোল্ট ইন্ডাস্ট্রিয়াল এয়ার স্প্রিংগুলি শক বিচ্ছিন্নতা এবং বাফারিং অর্জনের জন্য সংকুচিত বায়ুর অ-রৈখিক পুনরুদ্ধার শক্তি ব্যবহার করে।মার্কিন যুক্তরাষ্ট্রের প্রথম সফলভাবে শিল্পে শক শোষক ইলাস্টিক উপাদান হিসাবে বায়ু স্প্রিংস ব্যবহার করা হয়েছে, বায়ু স্প্রিংগুলি ধীরে ধীরে অনেক ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়েছে।
