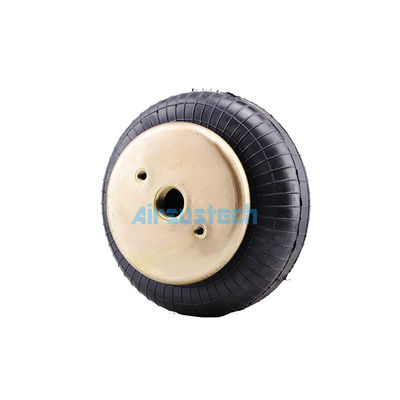

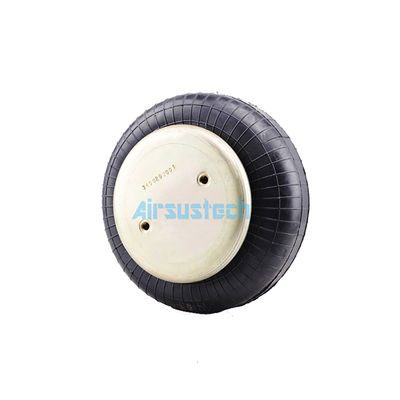

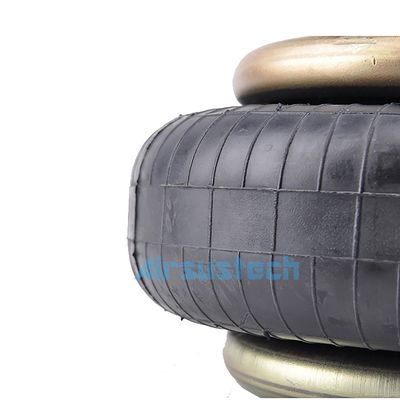

কনটিটেক এফএস 120-10 প্রসারিত চ্যাকের জন্য বাঁকা 1/4 এনপিটিএফ এয়ার স্প্রিং

পণ্যের বিবরণ:

উৎপত্তি স্থল:	গুয়াংজু, চীন
পরিচিতিমুলক নাম:	GUOMAT
সাক্ষ্যদান:	ISO/TS16949:2009
মডেল নম্বার:	1B8X4

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	5 পিসি
মূল্য:	USD49.9-59.9/PC
প্যাকেজিং বিবরণ:	শক্তিশালী শক্ত কাগজ বাক্স বা গ্রাহকদের প্রয়োজন হিসাবে
ডেলিভারি সময়:	৩-৭ কার্যদিবস
পরিশোধের শর্ত:	এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন বা অন্যান্য
যোগানের ক্ষমতা:	1000PCS/সপ্তাহ

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

Quality:	100 % Tested	Fuction:	Reduce Shock
Cross Reference:	Contitech FS 120-10	After-sales Service:	12 Months
Type:	Gas-Filled	কাস্টমাইজেশন:	উপলভ্য -- কাস্টমাইজড অনুরোধ
রঙ:	কালো	আইটেম নাম:	সিঙ্গেল কনভোলুটেড এয়ার স্প্রিং
বিশেষভাবে তুলে ধরা:	ঘূর্ণায়মান 1/4NPTF এয়ার স্প্রিং , Contitech FS 120-10 এয়ার স্প্রিং , এক্সপেনশন চাকের জন্য এয়ার স্প্রিং

কনটিটেক এফএস 120-10 প্রসারিত চ্যাকের জন্য বাঁকা 1/4 এনপিটিএফ এয়ার স্প্রিং

রেফারেন্স নম্বর

কনটিটেক: FS120-10
কনটিটেক: এফএস ১২০-১০
কনটিটেক: FS120 10
কনটিটেক: এফএস ১২০ ১০
কনটিটেক: FS12010
কন্টিনেন্টাল এফএস 120-10 সিআই 1/4 এনপিটি
কন্টিনেন্টাল FS 120-10 CI 1/4 NPT CA
গুডইয়ার: ১বি৮-৫৫০
গুডইয়ার: ১বি৮ ৫৫০
ফায়ারস্টোন: W01-358-7564
ফায়ারস্টোন: W01 358 7564
ফায়ারস্টোন: W013587564
ফায়ারস্টোন: WO1-358-7564
ফায়ারস্টোন: WO1 358 7564
ফায়ারস্টোন: WO13587564
ফায়ারস্টোন: w01-358-7564
ফায়ারস্টোন: w01 358 7564
ফায়ারস্টোন: w013587564

বিস্তারিত স্পেসিফিকেশন এবং প্রযুক্তিগত তথ্যঃ 1B8×4

সর্বোচ্চ ব্যাসার্ধ	২৩০ মিমি
এয়ার হোল/এয়ার ইনলেট	1/4 এনপিটিএফ
কাজের স্ট্রোক	সর্বাধিক ১৪০ মিমি থেকে সর্বনিম্ন ৫০ মিমি
উপরের প্লেটের স্ক্রু (নাট) দাঁত	2×3/8-16UNC
নীচের প্লেটস্ক্রু (নাট) দাঁত	2×3/8-16UNC
উপরের কভার ব্যাসার্ধ	135 মিমি
নীচের কভার ব্যাসার্ধ	১৩৫ মিমি
স্ক্রু সেন্টার দূরত্ব	৭০ মিমি
বাদামের মধ্যে বায়ু গর্ত দূরত্ব	৩৫ মিমি

ন্যূনতম চাপঃ 0 বার
ন্যূনতম উচ্চতায় ফেরত পাওয়ার শক্তিঃ ≤200N
ক্ল্যাম্পযুক্ত প্লেট সহ সামগ্রিক ওজনঃ ২.০ কেজি

কম্পন বিচ্ছিন্নতা - গতিশীল বৈশিষ্ট্য মান
ডিজাইন উচ্চতা H: প্রস্তাবিত 110mm, সর্বনিম্ন 90mm

চাপ p[bar]	3	4	5	6	7	8	ভোল. ভি[১]
শক্তি (লোড) [KN]	3.9	5.3	6.8	8.3	9.6	10.9	1.8
স্প্রিং রেট [N/cm]	1315	1620	1925	2230	2535	2840
প্রাকৃতিক ফ্রিকোয়েন্সি [হার্জ]	2.9	2.8	2.7	2.6	2.6	2.6

বায়ুসংক্রান্ত প্রয়োগ-স্ট্যাটিক বৈশিষ্ট্যের মান
শক্তি F[KN]

চাপ p [বার]		3	4	5	6	7	8	ভোল. ভি [১]
উচ্চতা H[মিমি]	120	3.1	4.3	5.6	6.9	8.0	9.2	1.9
	110	3.9	5.3	6.8	8.3	9.6	10.9	1.8
	100	4.5	6.1	7.9	9.7	11.0	12.4	1.7
	90	5.0	6.8	8.9	10.8	12.2	13.8	1.5
	80	5.5	7.4	9.7	11.6	13.3	15.0	1.3
	70	5.9	7.9	10.3	12.3	14.2	16.0	1.1
	60	6.3	8.2	10.7	13.0	15.0	17.0	0.9

Guomat 1B8×4 বায়ু স্প্রিং প্রসারিত chuck উপর প্রয়োগ করা

বায়ু স্প্রিং একটি সিলযুক্ত পাত্রে সংকুচিত বায়ু দিয়ে ভরা হয়, এবং তার নমনীয় প্রভাব অর্জনের জন্য গ্যাসের সংকোচনযোগ্যতা ব্যবহার করে। বায়ু স্প্রিংগুলির আদর্শ অ-রৈখিক নমনীয় বৈশিষ্ট্য রয়েছে।

রিংযুক্ত এয়ার স্প্রিংয়ের উচ্চতা ভিতরে থেকে সীমাবদ্ধ থাকে, তারপরে এটির রাবারের দেয়ালগুলি ফুটো হলে বাইরে প্রসারিত হবে। এইভাবে, এয়ার স্প্রিংটি একটি সম্প্রসারণ চাক হিসাবে ব্যবহার করা যেতে পারে।মনে রাখবেন যে বায়ু একই যন্ত্রপাতি যা বায়ু বসন্ত উচ্চতা সীমাবদ্ধ থেকে আঁকা আবশ্যক.

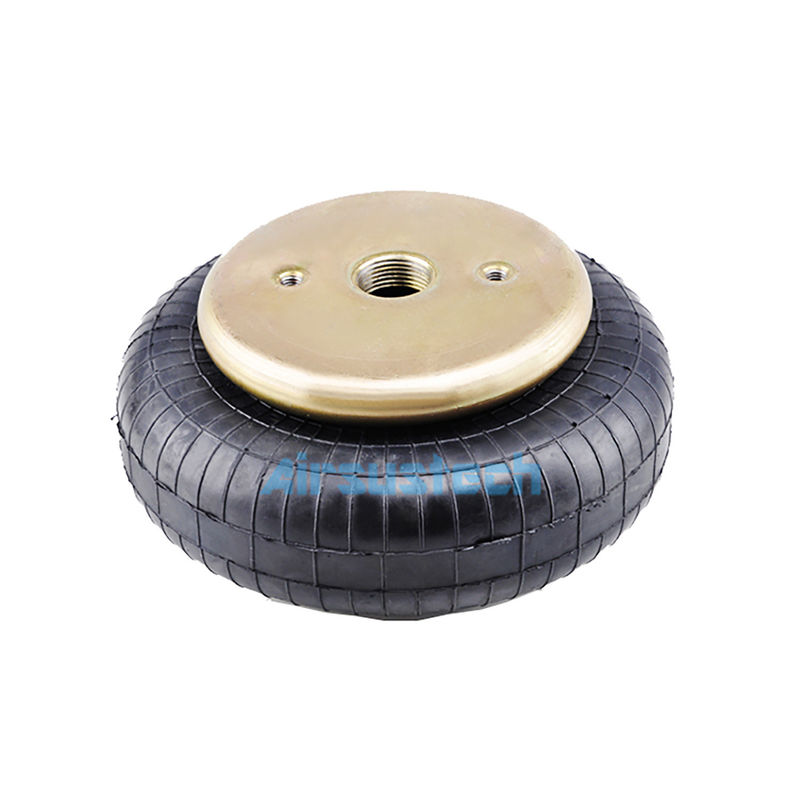

ছবির চিত্র
