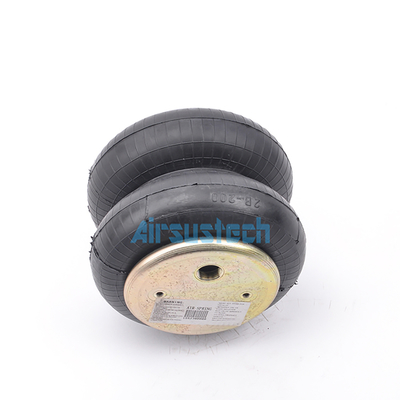

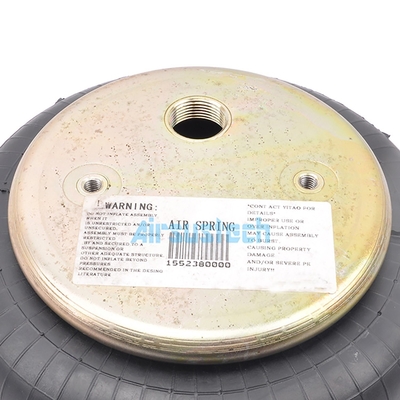

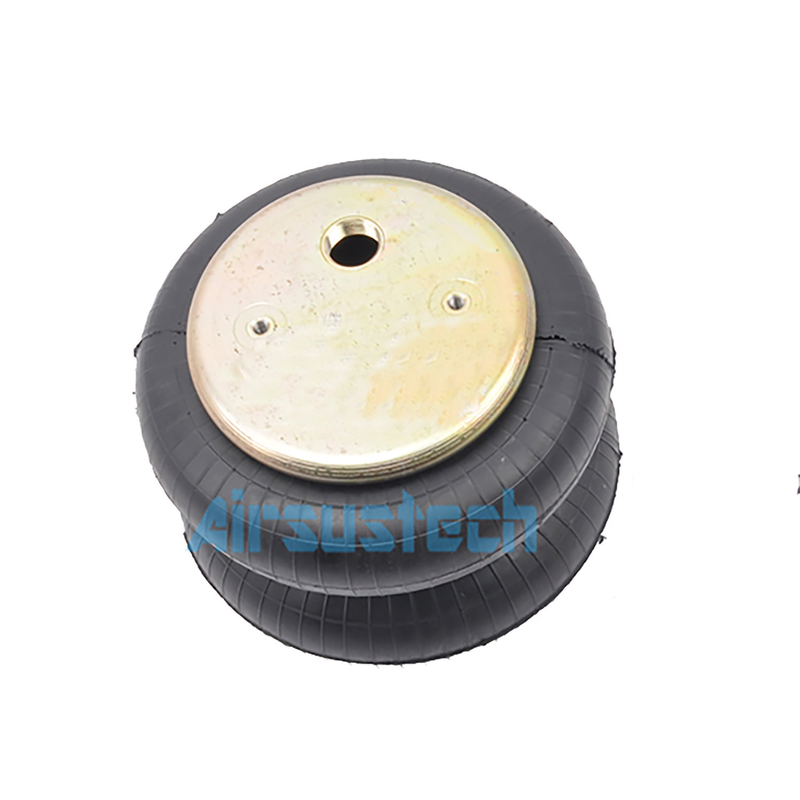

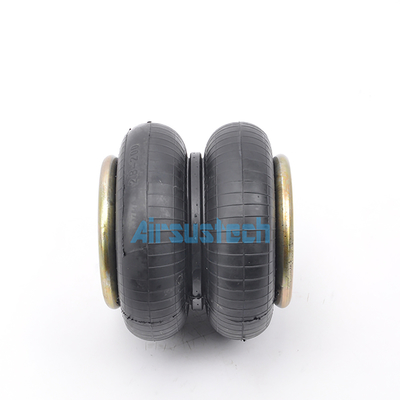

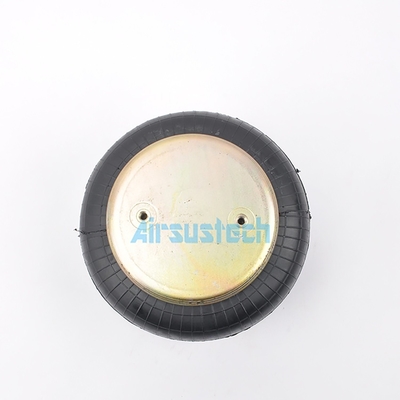

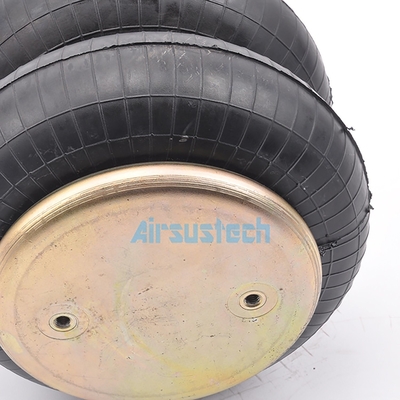

Contitech FD 200-19/2682045000 G3/4 ডাবল কনভোল্টেড রাবার এয়ার স্প্রিং
OEM NO.
কনটিটেক: FD 200-19
কনটিটেকঃ FD200-19
কনটিটেক: FD 200 19
কনটিটেকঃ FD200 19
কনটিটেকঃ FD20019
কনটিটেক ২৬৮২ ০৪৫০০০
Contitech 2682045000
2B6910P34 স্পেসিফিকেশন এবং প্রযুক্তিগত তথ্য
বাদাম/অন্ধ বাদাম
উপরের প্লেটের স্ক্রু দাঁত (নাট): 2 x M8×125
উপরের প্লেটের স্ক্রু কেন্দ্র দূরত্বঃ 89 মিমি
নীচের কভার প্লেটের স্ক্রু (নাট) দাঁতঃ 2 x M8×125
নীচের প্লেট স্ক্রু কেন্দ্র দূরত্বঃ 89 মিমি
এয়ার হোল/এয়ার ইনলেট/এয়ার ফিটিং
বায়ু গর্ত/বায়ু প্রবেশদ্বার: G3/4
স্ক্রু কেন্দ্র এবং বায়ু ইনলেট মধ্যে দূরত্বঃ 38mm
কভার প্লেট
উপরের প্লেটের ব্যাসার্ধ (প্রস্থ): 160 মিমি
নীচের কভার ব্যাসার্ধ (প্রস্থ): 160 মিমি
বেল আকৃতির রাবারের বেল
রাবার বেলুর ব্যাসার্ধঃ ২২৪ মিমি
সর্বাধিক. কাঁচা বেলুন ব্যাসার্ধঃ 251mm
উচ্চতা
ন্যূনতম উচ্চতাঃ ৭৫ মিমি
সর্বোচ্চ উচ্চতাঃ 260mm
বাম্পার ব্লক/বাম্পার ব্লক
বাম্পার ছাড়া
বেল্ট লুপ/গার্ডল হুইপ/গার্ডল রিং
একটি বেল্ট লুপ সহ
ন্যূনতম চাপঃ 0 বার
ন্যূনতম উচ্চতায় ফেরত পাওয়ার শক্তিঃ ≤200N
ক্ল্যাম্পযুক্ত প্লেটগুলির সাথে সামগ্রিক ওজনঃ 3.2kg
কম্পন বিচ্ছিন্নতা - গতিশীল বৈশিষ্ট্য মান
ডিজাইন উচ্চতা H: প্রস্তাবিত 220mm, সর্বনিম্ন 205mm
| চাপ p[bar] |
3 |
4 |
5 |
6 |
7 |
8 |
ভোল. ভি[১] |
| শক্তি (লোড) [KN] |
6.1 |
8.2 |
10.3 |
12.5 |
14.5 |
16.5 |
6.0 |
| স্প্রিং রেট [N/cm] |
750 |
960 |
1110 |
1340 |
1510 |
1730 |
| প্রাকৃতিক ফ্রিকোয়েন্সি [হার্জ] |
1.8 |
1.7 |
1.7 |
1.6 |
1.6 |
1.6 |
বায়ুসংক্রান্ত প্রয়োগ-স্ট্যাটিক বৈশিষ্ট্যের মান
শক্তি F[KN]
| চাপ p [বার] |
3 |
4 |
5 |
6 |
7 |
8 |
ভোল. ভি [১] |
| উচ্চতা H[মিমি] |
250 |
4.9 |
6.6 |
8.2 |
9.5 |
11.7 |
13.4 |
6.5 |
| 210 |
6.7 |
8.8 |
11.0 |
13.3 |
15.5 |
17.6 |
5.8 |
| 170 |
7.9 |
10.5 |
13.1 |
15.7 |
18.3 |
20.7 |
4.9 |
| 130 |
9.1 |
12.0 |
15.0 |
17.8 |
20.7 |
23.4 |
4.0 |
| 90 |
9.9 |
13.2 |
16.6 |
19.8 |
23.0 |
25.8 |
2.9 |
এয়ার স্প্রিংস
রাবারের বায়ু স্প্রিংগুলি ব্যাপক শক শোষণ, শক শোষণ, শক বিচ্ছিন্নতা, গোলমাল প্রতিরোধ এবং মোচিং কর্মক্ষমতা অর্জনের জন্য রাবারের স্থিতিস্থাপকতা এবং বায়ু চাপ ব্যবহার করে।সিলিং কাঠামো অনুযায়ী, এটি চারটি বিভাগে বিভক্তঃ চাপ স্ব-সিলিং টাইপ, রিম clamping টাইপ, hoop সীল টাইপ এবং হাইব্রিড টাইপ। রাবার বায়ু স্প্রিং এর লোড প্রধানত কর্ড দ্বারা বহন করা হয়,এবং তারের স্তর সংখ্যা প্রধানত 2 স্তর গঠিত হয়. পণ্যটি 4 স্তরের কর্ডের সমন্বয়ে গঠিত হতে হবে। রাবারের অভ্যন্তরীণ স্তরটি মূলত সিলিংয়ের জন্য ব্যবহৃত হয় এবং রাবারের বাইরের স্তরটি কেবল সিলিংয়ের জন্যই নয়, সুরক্ষার জন্যও।
এই রাবার এয়ার স্প্রিংটি কম্পন শোষক যন্ত্রপাতিতে ব্যবহার করা যেতে পারে। It can better achieve vibration isolation and ensure the safety and stability of the base and control system of the vibration equipment by utilizing the characteristics of high frequency vibration isolationযেমন কম্পন পর্দার কম্পন বিচ্ছিন্নতা, বিলাসবহুল গাড়ির আসনের কম্পন হ্রাস এবং অন্যান্য সরঞ্জাম।
