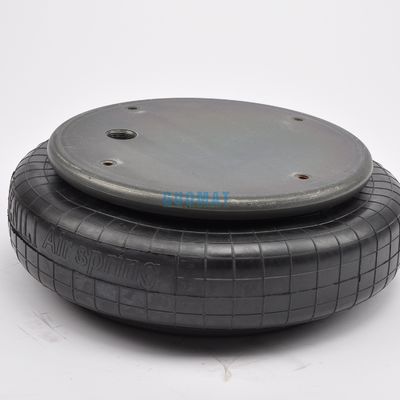

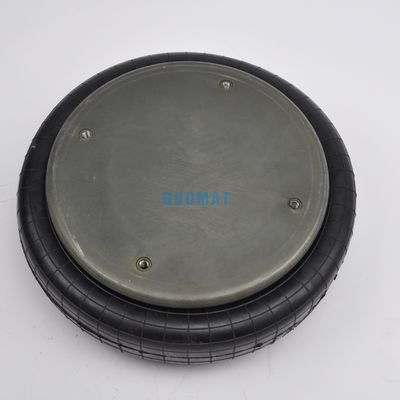

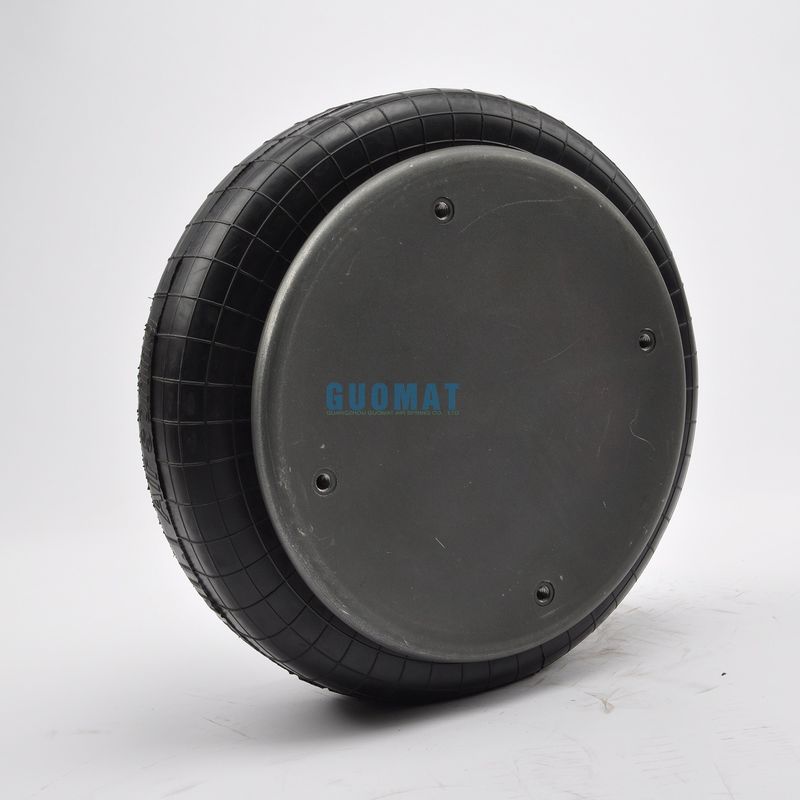

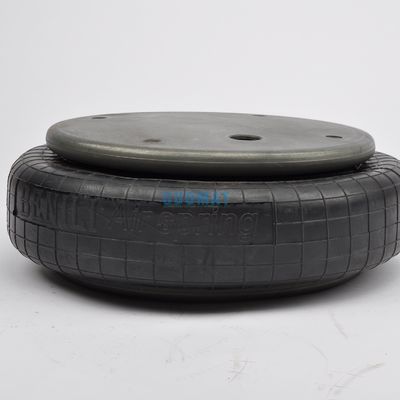

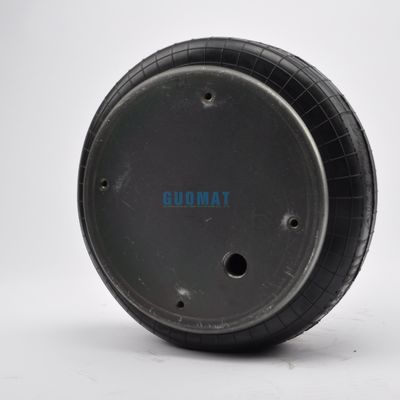

W01M586100 একক কনভল্টেড এয়ার স্প্রিং GUOMAT NO.1B53014 3/4 NPT এয়ার ইনলেট দুই প্লাই বেলস
GUOMAT 1B53014৩/৪ স্পেসিফিকেশন এবং প্রযুক্তিগত তথ্য
অপারেটিং তাপমাত্রাঃ 57Co থেকে -54Co
GUOMAT NO:1B53014 3/4
ক্রস নংঃ W01-M58-6101
নট / ব্লাইন্ড নট

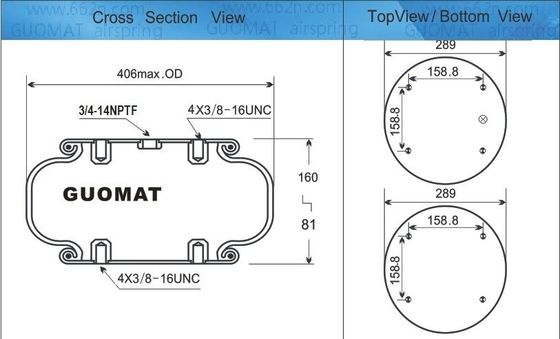

শীর্ষ কভার প্লেট স্ক্রু (নাট) দাঁতঃ 4pcsX 3/8-16UNC
শীর্ষ কভার প্লেটের স্ক্রু সেন্টার দূরত্বঃ158.8 মিমি
নীচের কভার প্লেট স্ক্রু (নাট) দাঁত : 4pcsX 3/8-16UNC
নীচের কভার প্লেটের স্ক্রু সেন্টার দূরত্বঃ 158.8 মিমি
নটগুলির মধ্যে গ্যাস হোলের দূরত্ব 79.4 মিমি
গ্যাস হোল / এয়ার ইনলেট / এয়ার ফিটিং
গ্যাস হোল / এয়ার ইনলেটঃ 1/4 এনপিটি
কভার প্লেট
উপরের কভার প্লেটের ব্যাসার্ধ (প্রস্থ): 289mm
নীচের কভার প্লেটের ব্যাসার্ধ (প্রস্থ): ২৮৯ মিমি
রাবারের বেল্লস
রাবারের বেলোস প্রাকৃতিক ব্যাসার্ধ 380 মিমি
কাঁচা বেলস সর্বোচ্চ ব্যাসার্ধঃ 406 মিমি
রাবার বেলস প্রাকৃতিক উচ্চতাঃ ১২০ মিমি
ওয়ার্কিং স্ট্রোকঃ MAX 160mm থেকে MIN 81mm
বাম্পার ব্লক / বাফার ব্লক
বাম্পার ব্লক ছাড়া
গার্ডল হুপ / গার্ডল রিং
গার্ডল হুপের সাথে: গার্ডল হুপ ছাড়া
|
কম্পন বিচ্ছিন্নতা - গতিশীল বৈশিষ্ট্য মান
ডিজাইন উচ্চতা এইচঃ 5.91 ইঞ্চি প্রস্তাবিত, ন্যূনতম 4.72 ইঞ্চি
|
| চাপ p [psi] |
40 |
60 |
80 |
100 |
120 |
ভলিউম V [৩ ইঞ্চি] |
| শক্তি (লোড) [এলবিএফ] |
3840 |
5800 |
7820 |
9830 |
11800 |
685 |
| স্প্রিং রেট [পাউন্ড/ইন.] |
1980 |
2590 |
3280 |
4060 |
4630 |
| প্রাকৃতিক ফ্রিকোয়েন্সি [হার্জ] |
2.2 |
2.1 |
2.1 |
2.0 |
2.0 |
|
নিউম্যাটিক অ্যাপ্লিকেশন - স্ট্যাটিক বৈশিষ্ট্য
ফোর্স F [lbf]
|
| চাপ p [psi] |
40 |
60 |
80 |
100 |
120 |
ভলিউম V [৩ ইঞ্চি] |
| উচ্চতা H [ইন.] |
6.5 |
3340 |
5060 |
6840 |
8660 |
10500 |
740 |
| 6.0 |
3760 |
5690 |
7650 |
9660 |
11600 |
690 |
| 5.5 |
4140 |
6250 |
8380 |
10600 |
12700 |
650 |
| 5.0 |
4450 |
6680 |
8960 |
11300 |
13500 |
610 |
| 4.5 |
4720 |
7070 |
9460 |
11900 |
14300 |
560 |
| 4.0 |
4940 |
7380 |
9870 |
12400 |
14900 |
510 |
| 3.5 |
5120 |
7610 |
10200 |
12800 |
15300 |
450 |
| 3.0 |
5260 |
7810 |
10500 |
13100 |
15700 |
380 |
| 2.5 |
5350 |
7970 |
10700 |
13400 |
16000 |
300 |
একক কনভোলশন এয়ার অ্যাকুয়েটরের সাধারণ প্রকারগুলি
| একক কনভোলশন এয়ার অ্যাকচুয়েটর |
| সমস্ত পরিমাপ এমএম-এ আছে |
| GUOMAT NO. |
অগ্নি পাথর বায়ু স্প্রিং NO. |
মিনি. ডিজাইন উচ্চতা |
ইনস্টলেশন স্পেস প্রয়োজন |
সর্বাধিক স্ট্রোক |
| |
|
|
|
|
| 1B53014 31/4 |
W01-M58-6101 |
51 |
420 |
134 |
| |
|
|
|
|
GUOMAT 1B53014 3/4 এর বর্ণনাঃ
প্রচলিত পদ্ধতির তরলীকৃত বিছানা ডিম্পিং প্রধানত রাবার প্যাড, একটি উচ্চ ইস্পাত স্প্রিং প্রয়োজন। যাইহোক, এই উভয় শক শোষণ পদ্ধতি শেষ ব্যবহারকারীর চাহিদা পূরণ করতে ব্যর্থ হয়। যাইহোক,বিদেশ থেকে "এয়ার স্প্রিং আইসোলেশন সিস্টেম" প্রবর্তন শক শোষণের পরিবর্তে বিচ্ছিন্নতা সক্ষম করেছে. এর অনন্য শক্তি রূপান্তর পদ্ধতির সাথে, যান্ত্রিক শক্তির কম্পনকে অভ্যন্তরীণ শক্তিতে রূপান্তরিত করে, যার ফলে কম্পনের ৯৫ শতাংশ বিচ্ছিন্ন হয়ে যায়, সত্যিকারের বিচ্ছিন্নতা প্রভাব অর্জনের জন্য।
বায়ু স্প্রিংয়ের উপযুক্ত বহন ক্ষমতা চয়ন করতে ফ্লুইডাইজড বিছানার সামগ্রিক ওজন অনুযায়ী বিভিন্ন ধরণের ফ্লুইডাইজড বিছানা,এবং একটি নির্দিষ্ট ইনস্টলেশনের নকশা দৈর্ঘ্য এবং প্রস্থ এবং উচ্চতা অনুযায়ী fluidized বিছানা, এবং বায়ু বসন্ত সুবিধাজনক ইনস্টলেশন, কিন্তু এছাড়াও বিচ্ছিন্নতা সিস্টেম ইনস্টলেশন একটি ইস্পাত বসন্ত ইনস্টল তুলনায় অনেক সহজ করে তোলে।
এয়ারব্যাগ বিচ্ছিন্নতা, দুটি নিয়ন্ত্রণ পদ্ধতি আছে। একটি হল একটি গ্রুপ (সাধারণত 4 বা 6) এয়ারব্যাগ একক একমুখী ভালভ প্যাকিং, একটি গাড়ী টায়ারের মতো।
অন্য আকার আমরা আছেঃ
শৈলীঃ১১৩ দুটি প্লাই বেল্লো
অন্ধ বাদাম, 1/4 BSP:W01-M58-6101
ব্লাইন্ড নট, 1/4 BSP, বাম্পারঃ W01-M58-6103
অন্ধ বাদাম, 3/4 বিএসপিঃW01-M58-6100
ব্লাইন্ড নট, 3/4 BSP, বাম্পার: W01-M58-6102
কন্টারসঙ্ক স্টিলের রিং,40 মিমি বোল্ট, বাদাম ওয়াশারঃW01-M58-7538
শুধুমাত্র রাবার বেলুঃW01-358-0135
ন্যূনতম উচ্চতায় নামার শক্তি (@ 0 BAR): 76N
128 উচ্চ I-শক্তি নির্মাণ
অন্ধ বাদাম, 114 BSP:W01-M58-6071
ব্লাইন্ড নট, 114 বিএসপি,গাম বাম্পারঃW01-M58-6068
অন্ধ বাদাম, 3/4 BSP:W01-M58-6070
ব্লাইন্ড নট, 3/4 বিএসপি,গাম বাম্পার: W01-M58-6069
শুধুমাত্র রাবার বেলুঃW01-358-0231
