FS 330-11 CI Contitech ConvolutedShocks / একক কনভোলশন এয়ার অ্যাকুয়েটর ফায়ার স্টোন এয়ার স্প্রিং বেলস নম্বর 19
GUOMAT 1B5530 স্পেসিফিকেশন এবং প্রযুক্তিগত তথ্য
অর্ডার নম্বরঃ FS 330-11
Contitech পার্ট নম্বরঃFS 330-11

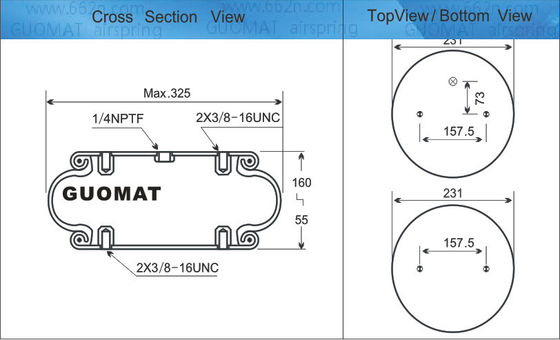

কম্প্রেসড উচ্চতা: ২।12
উপরের কভার প্লেট ব্যাসার্ধঃ 9.00 ইঞ্চি / 231mm
নীচের পিস্টন নম্বরঃ 3212 বা 3183
নীচের কভার প্লেট ব্যাসার্ধঃ 9.00 ইঞ্চি / 231mm
স্ক্রু সেন্টার দূরত্বঃ 157.5 মিমি
নটগুলির মধ্যে গ্যাস হোলের দূরত্ব 73 মিমি
উপরের কভার প্লেট স্ক্রু (নাট) দাঁত : 2pcsX 3/8-16UNC
নীচের কভার প্লেট স্ক্রু (নাট) দাঁত : 2pcsX 3/8-16UNC
রাবার বেলস MAX ব্যাসার্ধ ((সর্বোচ্চ ব্যাসার্ধ): 12.9 ইঞ্চি / 325 মিমি
রাবারের বেলোস প্রাকৃতিক ব্যাসার্ধ 300 মিমি
ওয়ার্কিং স্ট্রোকঃ MAX 160mm থেকে MIN 55mm
সংকুচিত উচ্চতাঃ 2.12 ইঞ্চি / 105 মিমি
গ্যাস হোল / এয়ার ইনলেটঃ 1/4 এন পিটিএফ
অগ্নি পাথর বায়ু বসন্ত বেলস সংখ্যাঃ 19
গুডইয়ার পার্ট নম্বরঃ ১বি১২-৩০০ / ১বি১২-৩১৩
গুডইয়ার বেল্লোস নম্বরঃ ৫৭৮-৯১-১৩-৩০১ / ৫৭৮-৯১-৩০১ / ৫৭৮৯-১৩-৩০১
ত্রিভুজ অংশ নম্বরঃ4474
ত্রিভুজ বাঁধা সংখ্যাঃ6374
হোল্যান্ড (নিউওয়ে) নম্বরঃ905-57-226
লোডিং ক্ষমতা ২০ পিসিজিঃ ১,৩০০ পাউন্ড
লোডিং ক্ষমতা ৬০ পিসিজিঃ ৩,৯০০ পাউন্ড
লোডিং ক্ষমতা ৯০ পিসিজিঃ ৫,৮৫০ পাউন্ড
অপারেটিং তাপমাত্রাঃ 57Co থেকে -54Co
OEM মূল সরঞ্জাম প্রস্তুতকারকঃ
| গুডইয়ার |
১বি১২-৩০০-৩১৩ |
| আগুনের পাথর বায়ু বসন্ত |
W01-358-7008 |
| কনটিটেক |
FS330-11 474 |
| ত্রিভুজ |
৬৩৭৪/৪৪৭৪ |
| প্রকার |
অর্ডার নং. |
প্রকার |
অর্ডার নং. |
| শুধুমাত্র রাবারের বেলু |
72539 |
গ্রিপড প্লেট সহ, G1 বায়ু ইনলেট,A = 66 মিমি eccentrical |
2681060000 |
| ক্রাইমযুক্ত প্লেট সহ, G1/4 বায়ু ইনলেট,A = 73 মিমি এক্সন্ট্রিক্যাল |
60424 |
স্টেইনলেস স্টীল থেকে তৈরী, |
G3/4 বায়ু প্রবেশ |
| গ্রিপড প্লেট সহ, G3/4 বায়ু ইনলেট,A = 73 মিমি eccentrical |
62743 |
A = ৭৩ মিমি এক্সসেন্ট্রিকাল |
69583 |
|
কম্পন বিচ্ছিন্নতা - গতিশীল বৈশিষ্ট্য মান
ডিজাইন উচ্চতা H: প্রস্তাবিত 130mm, ন্যূনতম 100mm
|
| চাপ p [বার] |
3 |
4 |
5 |
6 |
7 |
8 |
ভোল. ভি [১] |
| শক্তি (লোড) [কেএন] |
10.7 |
14.2 |
17.8 |
21.8 |
25.4 |
29 |
7 |
| স্প্রিং রেট [এন/মিমি] |
264.5 |
329 |
393.5 |
458 |
522.5 |
587 |
7 |
| প্রাকৃতিক ফ্রিকোয়েন্সি [হার্জ] |
2.5 |
2.4 |
2.4 |
2.3 |
2.3 |
2.3 |
7 |
|
বায়ুসংক্রান্ত প্রয়োগ - স্ট্যাটিক বৈশিষ্ট্য মান
ফোর্স F [kN]
|
| চাপ p [বার] |
3 |
4 |
5 |
6 |
7 |
8 |
| উচ্চতা H [মিমি] |
140 |
9.46 |
12.7 |
15.8 |
19.5 |
22.8 |
26 |
| |
120 |
11.9 |
15.7 |
19.6 |
23.8 |
27.8 |
31.8 |
| |
100 |
13.6 |
18.1 |
22.7 |
27.6 |
32.1 |
36.7 |
শিল্প প্রয়োগে এয়ার স্প্রিংস ব্যবহার
এয়ার স্প্রিং বিভিন্ন যন্ত্রপাতিতে কম্পন ইনস্টলেশনের সমাধান প্রদান করে। প্রযুক্তিগত নকশা থেকে বিভিন্ন সিস্টেম উপাদান সমন্বয়।বায়ু স্প্রিংস কার্যকরভাবে সরঞ্জাম উপর কম্পন প্রভাব কমাতে অনেক অ্যাপ্লিকেশন ব্যবহার করা যেতে পারে. বর্তমানে, আরো এবং আরো শিল্প সরঞ্জাম বায়ু স্প্রিংস ব্যবহার করে। GUOMAT বায়ু স্প্রিংস খুব কম প্রাকৃতিক ফ্রিকোয়েন্সি অর্জন করতে পারে, 0.5 থেকে 3.5 Hz থেকে, টাইপ উপর নির্ভর করে। 0 থেকে লোড পর্যন্ত।৫ কিলোনেট থেকে ৪৪০ কিলোনেট পর্যন্ত, বায়ু বিচ্ছিন্নকারীগুলি সংবেদনশীল পরিমাপ যন্ত্রপাতি এবং ভারী দায়িত্বের ভিত্তিগুলির জন্য দক্ষ ইনস্টলেশন সরবরাহ করে।
শিল্প সরঞ্জামযেমন
কাগজ তৈরির সরঞ্জাম, বড় ওয়াশিং মেশিন, জল চিকিত্সা সরঞ্জাম, ফিটনেস সরঞ্জাম, পাঞ্চ প্রেস, চামড়া টানার মেশিন, অটোমোবাইল পরীক্ষার স্টেশন, চিকিৎসা যন্ত্রপাতি, খনির যন্ত্রপাতি ইত্যাদি।
