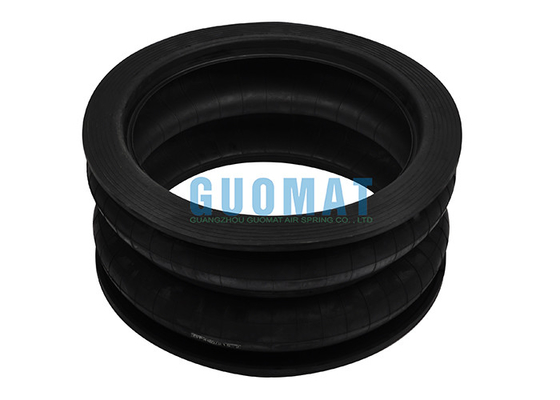

প্রাকৃতিক রাবার GF400/215-2 সাসপেনশন এয়ার স্প্রিং 228mm উচ্চতা বায়ুসংক্রান্ত Bellows actuators

প্রাকৃতিক রাবার GF400/215-2 সাসপেনশন এয়ার স্প্রিং 228mm ডিজাইন উচ্চতা বায়ুসংক্রান্ত Bellows actuators

পণ্যের বর্ণনা

জিএফ সিরিজের এয়ার স্প্রিংগুলি বিভিন্ন অ্যাপ্লিকেশন যেমন শিল্প যন্ত্রপাতি, বাস, কাগজ প্রক্রিয়াকরণ মেশিন ইত্যাদিতে ব্যবহৃত একটি ধরণের বায়ুসংক্রান্ত স্থগিতাদেশ ব্যবস্থা।এই বায়ু স্প্রিংস উচ্চতা এবং স্থগিতাদেশের অনমনীয়তা সামঞ্জস্য করতে সংকুচিত বায়ু ব্যবহার করে cushioning এবং সমর্থন প্রদান করার জন্য ডিজাইন করা হয়.

GF400/215-2 বিস্তারিত প্রযুক্তিগত পরামিতি

গান ক্যাপসুলের সংখ্যা ২টি।
ডিজাইন ব্যাসার্ধ ৪০০ মিমি
সর্বোচ্চ বাইরের ব্যাসার্ধ 480mm
সামনের প্রান্তের বাইরের ব্যাসার্ধ 480 মিমি
ডিজাইন উচ্চতা 228mm
পূর্ণ স্ট্রোক 85-270 মিমি
কার্যকর এলাকা 1256.6cm²
0.4-0.7MPa এ বহন ক্ষমতা 5026KG-8796KG হয়
কভার প্লেট/ফ্ল্যাঞ্জ রিং: নেই

বায়ু প্রবেশদ্বারঃ নেই

স্ক্রু (নাট): কোনটিই নেই

রবার এয়ার স্প্রিং

কনভল্টেড রাবার এয়ার স্প্রিং এর শেষ কাঠামো সংযোগ পদ্ধতি অনুযায়ী তিনটি বিভাগে বিভক্ত করা যেতে পারেঃ
1. ফিক্সড ফ্ল্যাঞ্জ সংযোগের ধরন। বায়ু স্প্রিংয়ের উভয় প্রান্তের প্রান্তের মাত্রা বায়ুর সর্বাধিক বাইরের ব্যাসার্ধের সমান বা সামান্য ছোট।বেশ কিছু গর্ত ড্রিল এবং সংযোগ বন্ধ করার জন্য flange রিং এবং শেষ প্লেট ব্যবহার;
2. লুপ-টাইপ ফ্ল্যাঞ্জ সংযোগ প্রকারের মধ্যে, বায়ু স্প্রিংয়ের উভয় প্রান্তের প্রান্তের মাত্রা বায়ুর সর্বাধিক বাইরের ব্যাসার্ধের তুলনায় অনেক ছোট। গর্ত ছিদ্র করার প্রয়োজন নেই,এবং একটি বিশেষ ফ্ল্যাঞ্জ রিং এবং একটি সাধারণ শেষ প্লেট সংযোগ বন্ধ করতে ব্যবহৃত হয়;
3. স্ব-সিলিং টাইপ, কোন ফ্ল্যাঞ্জ সংযোগ প্রয়োজন হয় না, শেষ প্লেট চাপ দেওয়া হয়, এবং সংকুচিত বায়ু এটি স্বয়ংক্রিয়ভাবে সীল পূরণ করা হয়।

রাবার এয়ার স্প্রিংয়ের শেষ এবং সংযোগ প্লেটের ফ্ল্যাঞ্জ সিলিং ফর্মগুলির মধ্যে পাঁচটি কাঠামোগত ফর্ম রয়েছেঃ এলএইচএফ টাইপ, জেবিএফ টাইপ, জিএফ টাইপ, এইচএফ টাইপ এবং জেডএফ টাইপ।

জিএফ টাইপ এয়ার স্প্রিং

এলএইচএফ টাইপ এয়ার স্প্রিং
