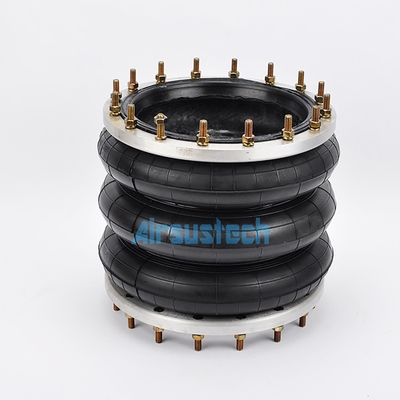

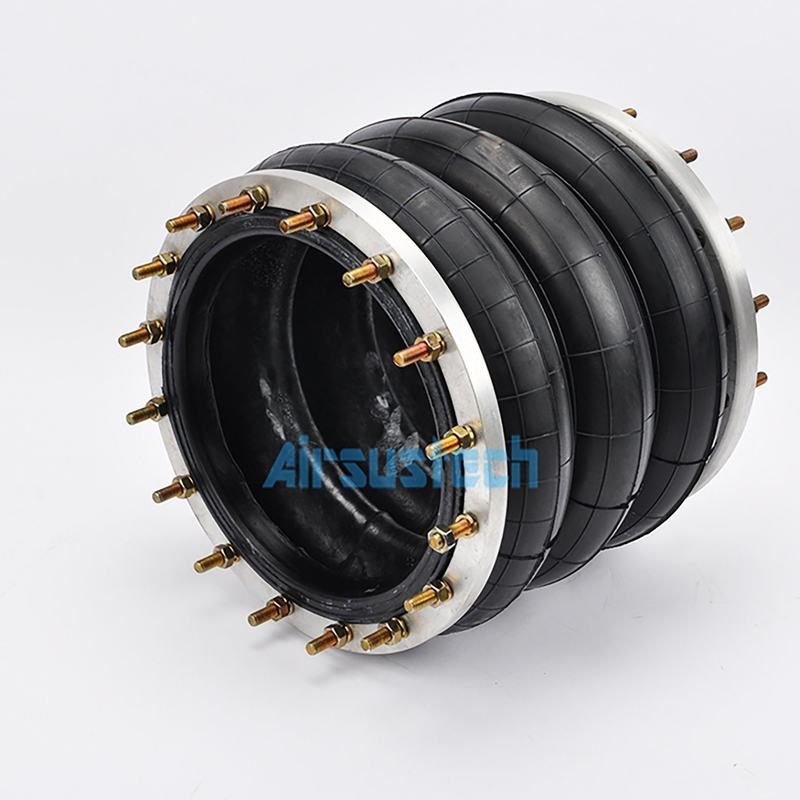

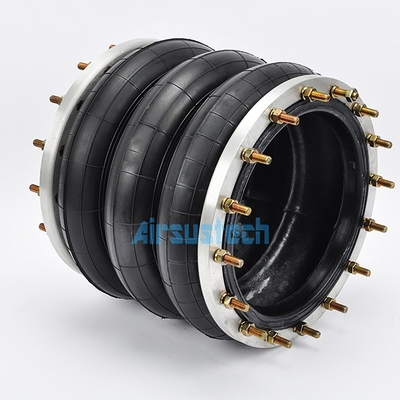

ট্রিপল কনভল্টেড এয়ার স্প্রিং অ্যাকুয়েটর 360306H-3 ইন্ডাস্ট্রিয়াল রাবার শক

পণ্যের বিবরণ:

উৎপত্তি স্থল:	গুয়াংজু, চীন
পরিচিতিমুলক নাম:	GUOMAT
সাক্ষ্যদান:	ISO/TS16949:2009
মডেল নম্বার:	360306H-3

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	5 পিসি
মূল্য:	USD79.9-99.9/PC
প্যাকেজিং বিবরণ:	শক্তিশালী শক্ত কাগজ বাক্স বা গ্রাহকদের প্রয়োজন হিসাবে
ডেলিভারি সময়:	৩-৭ কার্যদিবস
পরিশোধের শর্ত:	এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন বা অন্যান্য
যোগানের ক্ষমতা:	1000PCS/সপ্তাহ

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

নাম:	ফ্ল্যাঞ্জ ইন্ডাস্ট্রিয়াল রাবার এয়ার শক∙∙ কাস্টমাইজড অনুরোধ	ব্র্যান্ড:	GUOMAT বা নিরপেক্ষ
গুণমান:	100% পরীক্ষিত	গ্যারান্টি:	১২ মাস
অংশ:	বায়ু বসন্ত	স্প্রিং টাইপ:	ট্রিপল কনভোলুটেড টাইপ
উপাদান:	প্রাকৃতিক রাবার	Min. মিন. Pressure চাপ:	0 বার
বিশেষভাবে তুলে ধরা:	ট্রিপল কনভল্টেড এয়ার স্প্রিং অ্যাকুয়েটর , 360306H-3 এয়ার স্প্রিং অ্যাকচুয়েটর

ট্রিপল কনভল্টেড এয়ার স্প্রিং অ্যাকুয়েটর 360306H-3 ইন্ডাস্ট্রিয়াল রাবার শক

স্পেসিফিকেশন এবং বিস্তারিত প্রযুক্তিগত পরামিতিঃ 360306এইচ-৩

মডেলের আকার	নামমাত্র ব্যাস	বৃহত্তম ব্যাসার্ধ ((0.7MPA)	ডিজাইন উচ্চতায় বহন ক্ষমতা			প্রাকৃতিক ফ্রিকোয়েন্সি ((0.7MPA)	স্ট্রোক		ওজন
			0.২ এমপিএ	0.5 এমপিএ	0.7 এমপিএ		সর্বনিম্ন সংকোচনের উচ্চতা	নিরাপদ প্রসারিত উচ্চতা
৩৬০৩০৬এইচ-৩	280	380	1250	3220	4570	1.3	122	360	8.25

নট / ব্লাইন্ড নট

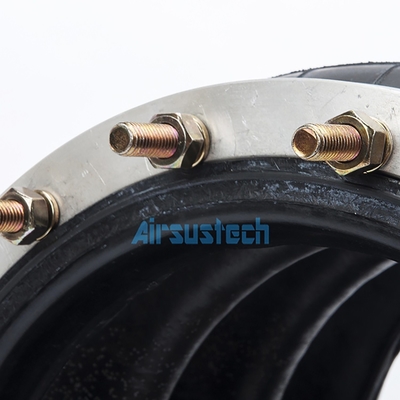

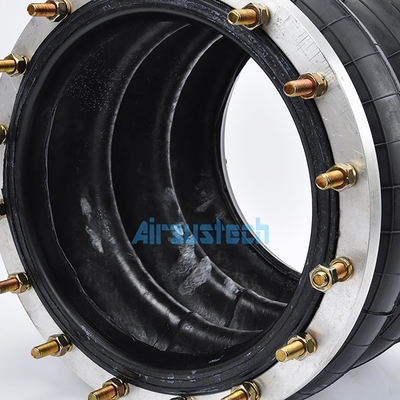

শীর্ষ কভার প্লেট স্ক্রু (নাট) দাঁতঃ 16 × M10
নীচের কভার প্লেট স্ক্রু (নাট) দাঁতঃ 16 × এম 10
গ্যাস হোল / এয়ার ইনলেট / এয়ার ফিটিং
গ্যাস হোল / এয়ার ইনলেটঃ G1/2
কভার প্লেট
উপরের কভার প্লেটের ব্যাসার্ধঃ ৩৪৭ মিমি
নীচের কভার প্লেট ব্যাসার্ধঃ 347mm
রাবারের বেল্লস
রাবার বেল্লোস প্রাকৃতিক ব্যাসার্ধঃ 380mm
রাবার বেলস প্রাকৃতিক ব্যাসার্ধ :306 মিমি
বাম্পার ব্লক / বাফার ব্লক
বাম্পার ব্লক ছাড়া
বেল্ট হুপ / বেল্ট রিং / বেল্ট লুপ
বেল্ট রিপ/বেল্ট রিং/বেল্ট লুপের দুটি টুকরা

লেয়ারিং লোড শক্তি (কেজি)	মুদ্রাস্ফীতি চাপ	0.২ এমপিএ	0.3 এমপিএ	0.4 এমপিএ	0.5 এমপিএ	0.6 এমপিএ	0.7 এমপিএ	0.8 এমপিএ	0.7 এমপিএ ভলিউম ((dm3)
	ইনস্টলেশনের উচ্চতা
	115 ((মিমি)	1915	2720	3632	4633	5604	6560	7545	9.06
	173 ((মিমি)	1654	2527	3374	4235	5146	6023	6909	13.72
	231 ((মিমি)	1425	2140	2961	3697	4496	5313	6071	18.67
	289 ((মিমি)	1295	1981	2640	3374	4057	4746	5507	22.28
	306 ((মিমি)	1211	1840	2514	3136	3825	4491	5163	23.62
	347 ((মিমি)	1058	1640	2225	2812	3430	4074	4702	26.53
	৩৬০ মিমি	1014	1470	2139	2716	3286	3877	4500	27.8
	390 ((মিমি)	861	1336	1840	2342	2871	3405	3956	28.45
নকশা উচ্চতায় অনমনীয়তা এবং ফ্রিকোয়েন্সি	উল্লম্ব শক্ততা ((কেজি/সেমি)	147	201	260	280	300	327	371
নকশা উচ্চতায় অনমনীয়তা এবং ফ্রিকোয়েন্সি	প্রাকৃতিক ফ্রিকোয়েন্সি হার্টজ	1.74	1.65	1.61	1.5	1.4	1.35	1.34
নকশা উচ্চতায় অনমনীয়তা এবং ফ্রিকোয়েন্সি	প্রাকৃতিক ফ্রিকোয়েন্সি cpm	104	99	97	90	84	81	80

অন্যান্য প্রকার

মডেলের আকার	নামমাত্র ব্যাস	বৃহত্তম ব্যাসার্ধ ((0.7MPA)	ডিজাইন উচ্চতায় বহন ক্ষমতা			প্রাকৃতিক ফ্রিকোয়েন্সি ((0.7MPA)	স্ট্রোক		ওজন
মডেলের আকার	নামমাত্র ব্যাস	বৃহত্তম ব্যাসার্ধ ((0.7MPA)	0.২ এমপিএ	0.5 এমপিএ	0.7 এমপিএ	প্রাকৃতিক ফ্রিকোয়েন্সি ((0.7MPA)	সর্বনিম্ন সংকোচনের উচ্চতা	নিরাপদ প্রসারিত উচ্চতা	ওজন
086060H-1	50	110	44	123	175	5.18	42	90	1
১২০০৬০এইচ-১	80	130	122	313	444	3.79	42	65	1.6
১৫০০৭৬এইচ-১	104	160	164	435	621	3.5	46	85	1.4
১৮৮১০২এইচ-১এ	120	210	208	587	862	3.05	52	115	2.25
২১৫১২০এইচ-১	125	233	294	768	1109	2.83	42	140	2.9
২৩৫১১৮এইচ-১	180	260	474	1185	1684	2.52	60	136	2.6
২৩৫১৫০এইচ-১	180	260	441	1205	1740	2.29	65	172	3.1
২৬০১৩৫এইচ-১	170	290	425	1150	1670	2.4	55	155	2.95
২৮০১২৬এইচ-১	195	300	643	1662	2370	2.46	50	144	3.75
৩২০১২৪এইচ-১	230	340	798	2071	2965	2.28	52	142	3.9
১৩০১৪২এইচ-২	80	150	80	219	314	3.12	72	162	4.4
১৫৬১৩০এইচ-২	118	170					70	146	3.15
১৬০১৬৬এইচ-২	100	175	149	413	593	2.3	82	190	2.35
১৬৮১৩২এইচ-২	120	185	229	589	832	2.53	72	151	2.2
200142H-2	150	220	326	843	1195	2.02	78	162	3.05
220200H-2	148	250	354	920	1310	1.89	90	229	3.22
২৩০২১৪এইচ-২	150	255	388	1023	1457	1.93	88	246	4.05
২৩৫১৫২এইচ-২	180	250	461	1180	1667	1.91	80	174	3.25
২৩৫২১০এইচ-২	180	250					80	245
২৫০১৮০এইচ-২	185	270	520	1345	1904	1.74	84	206	3.95
২৫২১৬৩এইচ-২	192	275	422	1142	1644	1.73	82	238	4.2
২৬০২৩০এইচ-২	170	290	374	1036	1506	1.78	90	263	4.85
২৮০২১৪এইচ-২	200	305	668	1741	2480	1.68	88	246	5.57
২৯০২৬৫এইচ-২	205	320	440	1250	1800	1.19	90	303	6.55
৩০০১৭০এইচ-২	240	320	849	2156	3045	1.74	85	195	5.35
৩১০২১৪এইচ-২	230	330	813	2078	2992	1.89	88	245	7
৩৩০২১৪এইচ-২	250	355	1064	2749	3897	1.65	88	246	7.75
৩৩০২৫৪এইচ-২	230	355	861	2222	3166	1.75	88	290	7.24
৩৫০২৫৫এইচ-২	250	380	1095	2851	4098	1.45	90	295	8.2
৩৬০২১৪এইচ-২	280	380	1250	3220	4570	1.36	88	246	7.9
৩৮০২২২১এইচ-২	300	405	1432	3765	5352	1.34	90	255	8.5
৪০০২১৭এইচ-২	320	430	1753	4450	6300	1.66	90	249	11.1
৪০০২৫৫এইচ-২	300	430	1465	3752	5256	1.55	90	295	10.4
৪৩০২৫৫এইচ-২	330	460	1760	4526	6427	1.43	90	295	10.2
৪৮০২১৭এইচ-২	400	510	2723	6850	9700	1.27	88	249	13.8
৫২০২১৭এইচ-২	440	550	3070	7850	11094	1.41	90	249	14.5
৫৮০২১৪এইচ-২	500	600	3978	10137	14293	1.65	88	246	13.3
৬৩০২৬২এইচ-২	530	660	4371	10585	15801	1.48	90	300	19.9
৬৮০২৬২এইচ-২	580	710	5278	13596	19313	1.35	90	302	18.6
২০০২০৬এইচ-৩	150	220	229	634	888	1.68	116	236	3.75
২৫০২৬০এইচ-৩	185	270	507	1344	1924	1.7	116	299	5.5
২৫৫২৩০এইচ-৩	200	280	566	1460	2070	1.3	116	264	5.55
২৫৫৩২২ এইচ-৩	200	290					116	400	5.85
৩১০৩০৬এইচ-৩	230	330	861	2239	3170	1.3	120	354	7.3
৩৩০৩০৬এইচ-৩	250	355	1035	2730	3892	1.4	120	354	8.69
৩৮০৩১৬এইচ-৩	300	405	1401	3672	5235	1.32	122	370	10.95
৪০০৩১২এইচ-৩	320	430	1724	4436	6308	1.19	122	360	11.8
430370H-3	330	460	1716	4435	6333	1.20	122	430	13.8
৪৮০৩১২এইচ-৩	400	510	2650	6883	9768	1.17	122	360	16.5
৫২০৩১২এইচ-৩	400	550	3046	7932	11262	1.32	122	360	20.1
৫৮০৩০৬এইচ-৩	500	600	3950	10181	14409	1.22	118	354	19.16
৬৩০৩৭৬এইচ-৩	530	660	4243	11045	45612	0.94	122	436	24.1
৬৮০৩৭৬এইচ-৩	580	710	5259	13620	19339	1.27	122	436	27.6

সুবিধা

1) এয়ার স্প্রিংয়ের চমৎকার অ-রৈখিক শক্ত বৈশিষ্ট্য রয়েছে, যা কার্যকরভাবে প্রশস্ততা সীমাবদ্ধ করতে পারে, অনুরণন এড়াতে পারে এবং প্রভাব প্রতিরোধ করতে পারে।
2) বায়ু স্প্রিং দ্বারা ব্যবহৃত মাধ্যম প্রধানত বায়ু, এটি সক্রিয় নিয়ন্ত্রণ বাস্তবায়ন করা সহজ।
3) বায়ু স্প্রিংয়ের কঠোরতা k লোড P এর সাথে পরিবর্তিত হয়, তাই বিভিন্ন লোডের অধীনে, কম্পন বিচ্ছিন্ন সিস্টেমের প্রাকৃতিক ফ্রিকোয়েন্সি প্রায় অপরিবর্তিত থাকে,এবং কম্পন বিচ্ছিন্নতা প্রভাব প্রায় অপরিবর্তিত.
4) বায়ু স্প্রিংয়ের শক্ততা সামঞ্জস্যযোগ্য, এবং বায়ু চেম্বারের ভলিউম বা অভ্যন্তরীণ গহ্বরের চাপ পরিবর্তন করে সিস্টেমের শক্ততা পরিবর্তন করা যেতে পারে।
5) একই আকারের বায়ু স্প্রিংয়ের জন্য, যখন অভ্যন্তরীণ চাপ পরিবর্তন হয়, তখন বিভিন্ন ভারবহন ক্ষমতা পাওয়া যায়।
6) বায়ু স্প্রিং এর মোট ভলিউম বৃদ্ধি কম্পন বিচ্ছিন্নতা সিস্টেমের প্রাকৃতিক ফ্রিকোয়েন্সি হ্রাস করতে পারেন
7) বায়ু স্প্রিং বিভিন্ন লোড অধীনে বায়ু স্প্রিং এর কাজ উচ্চতা মূলত অপরিবর্তিত রাখতে উচ্চতা নিয়ন্ত্রণ ভালভ সিস্টেম ব্যবহার করতে পারেন।
