| উৎপত্তি স্থল: | গুয়াংডং, চীন |
| পরিচিতিমুলক নাম: | GUOMAT |
| সাক্ষ্যদান: | ISO/TS16949:2009 |
| মডেল নম্বার: | 220-10 |
| ন্যূনতম চাহিদার পরিমাণ: | 6 পিসি |
|---|---|
| মূল্য: | $59.9-69.9/pc |
| প্যাকেজিং বিবরণ: | শক্তিশালী শক্ত কাগজ বাক্স বা গ্রাহকদের প্রয়োজন হিসাবে |
| ডেলিভারি সময়: | 2-8 কাজের দিন |
| পরিশোধের শর্ত: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | 1000 পিসি/সপ্তাহ |
| পণ্যের নাম: | ডাবল কনভোলুটেড এয়ার সাসপেনশন স্প্রিং | বসন্ত উপাদান: | রাবার + ইস্পাত |
|---|---|---|---|
| ওয়ারেন্টি: | 1 বছর | বসন্তের ধরন: | বায়ুযুক্ত প্রকার |
| রাবার ম্যাক্স দিয়া।: | 250 মিমি | প্লেট দিয়া।: | 161 মিমি |
| প্যাকিং আকার: | 24*24*24সেমি | গ্যাস গর্তের ধরন: | 1/4NPTF, G 3/4 |
| লক্ষণীয় করা: | 161 মিমি ডায়া। ইন্ডাস্ট্রিয়াল এয়ার স্প্রিং,ইন্ডাস্ট্রিয়াল এয়ার স্প্রিং সিঙ্গেল কনভোলুটেড,কন্টিটেক এফএস 200-10 ইন্ডাস্ট্রিয়াল এয়ার স্প্রিং |
||
Contitech FS 200-10 CI কন্টিনেন্টাল বেলো স্টাইল, ইন্ডাস্ট্রিয়াল সিঙ্গেল কনভোলুটেড এয়ার স্প্রিং
পণ্যের বিবরণ
FS 200-10 CI G1/4 G3/4 OS, Bellow Sype Industrial Air Spring, Single Convoluted, 200cm sq ইফেক্টিভ Aiea, 89 mm ম্যাক্স স্ট্রোক, Crimped Bead Plate, Female Mounting Threads
FS 200-10 এয়ার স্প্রিং টেকনিক্যাল ডেটা
FS 200-10 কভার প্লেট ডেটা
শীর্ষ কভার প্লেট ব্যাস: 161 মিমি
থ্রেডেড হোলের মধ্যে দূরত্ব: 89 মিমি
থ্রেডেড হোল এবং এয়ার হোলের মধ্যে দূরত্ব: 38.1/44.5 মিমি
নীচের কভার প্লেটের ব্যাস: 161 মিমি
FS 200-10 অন্ধ বাদাম
শীর্ষ কভার প্লেটে স্ক্রু (বাদাম): 2XM8
নীচের কভার প্লেটে স্ক্রু (বাদাম): 2XM8
স্ক্রু (বাদাম) M8 গভীরতা: 15 মিমি
M8=25Nm
FS 200-10 রাবার বেলো
রাবার বেলো ম্যাক্স ব্যাস: 250 মিমি
FS 200-10ওয়ার্কিং স্ট্রোক
ওয়ার্কিং স্ট্রোক: 51 মিমি ~ 140 মিমি
সর্বোচ্চ উচ্চতা: 140 মিমি
সর্বনিম্ন উচ্চতা: 51 মিমি
সংকুচিত উচ্চতা: 89 মিমি
FS 200-10 এয়ার ইনলেট/গ্যাস হোল
এয়ার ইনলেট/গ্যাস হোল:জি 1/4 জি 3/4
G 1/4=25 Nm
G 3/4=25 Nm
অর্ডার ইনফরমেশন
| না। | টাইপ | আদেশ নং. |
| 1 | রাবার বেলো | --- |
| 2 |
শীর্ষ প্লেট এবং G3/4 এয়ার ইনলেট সহ খাঁড়ি পোর্টের বিকেন্দ্রতা হল 38.1 মিমি |
--- |
| 3 |
শীর্ষ প্লেট এবং G1/4 এয়ার ইনলেট সহ খাঁড়ি পোর্টের বিকেন্দ্রতা 44.5 মিমি |
--- |
| 4 | শীর্ষ প্লেট, বাফার ব্লক এবং G1/4 ইনপুট সহ বিমান বন্দর,খাঁড়ি পোর্টের বিকেন্দ্রতা 44.5 মিমি |
--- |
| 5 | স্টেইনলেস স্টীল প্লেট সঙ্গে, G3/4 বায়ু গ্রহণ মুখখাঁড়ি পোর্টের বিকেন্দ্রতা হল 38.1 মিমি |
--- |
টেকনিক্যাল প্যারামিটার
ন্যূনতম চাপ: 0 বার
ন্যূনতম উচ্চতায় পুনরুদ্ধার বল:≤ 200 N
মোট ওজন (কভার প্লেট সহ): 2.3 কেজি
কম্পন বিচ্ছিন্নতা অ্যাপ্লিকেশন - গতিশীল Eigenvalues
ডিজাইনের উচ্চতা H: 110 মিমি প্রস্তাবিত, 90 মিমি সর্বনিম্ন
| চাপ পি [বার] | 3 | 4 | 5 | 6 | 7 | 8 | ভলিউম V[l] |
| ফোর্স(লোড) এফ [কেএন] | 5.5 | 7.5 | 9.6 | 11.9 | 14.0 | 15.7 | 2.7 |
| বসন্তের দৃঢ়তা [N/cm] | 1500 | 2050 | 2600 | 3150 | 3700 | 4250 | 2.7 |
| প্রাকৃতিক ফ্রিকোয়েন্সি [Hz] | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2.7 |
বায়ুসংক্রান্ত অ্যাপ্লিকেশন - স্ট্যাটিক eigenvalues
ফোর্স এফ [কেএন]
| চাপ পি ［বার］ | 3 | 4 | 5 | 6 | 7 | 8 | ভলিউম V ［I］ | |
| উচ্চতা H［mm］ | 120 | 4.5 | 6.2 | 8.2 | 10.4 | 12.1 | 13.8 | 2.8 |
| 110 | 5.5 | 7.5 | 9.6 | 11.9 | 14.0 | 15.7 | 2.6 | |
| 100 | 6.3 | ৮.৬ | 11.0 | 13.4 | 15.5 | 17.5 | 2.4 | |
| 90 | 7.0 | 9.4 | 12.1 | 14.6 | 17.0 | 19.2 | 2.2 | |
| 80 | 7.6 | 10.2 | 13 | 15.7 | 18.2 | 20.6 | 1.9 | |
| 70 | 8.1 | 10.9 | 13.6 | 16.5 | 19.3 | 21.9 | 1.6 | |
| 60 | 8.5 | 11.3 | 14.2 | 17.1 | 20.1 | 23.0 | 1.3 | |
কন্টিটেক রাবার এয়ার স্প্রিং এর ভূমিকা
রাবার এয়ার স্প্রিং ব্যাপকভাবে কাগজ তৈরির সরঞ্জাম, চামড়ার যন্ত্রপাতি, স্পন্দিত টেবিল, টেক্সটাইল সরঞ্জাম, খনির, যন্ত্রপাতি এবং অন্যান্য শিল্পে ব্যবহৃত হয়।শিল্প সরঞ্জামগুলিতে ব্যবহৃত রাবার এয়ার স্প্রিংগুলি তাদের রাবার বডির স্তরগুলির সংখ্যা অনুসারে মোটামুটি একক-স্তর, দ্বি-স্তর এবং তিন-স্তর এয়ার স্প্রিংগুলিতে বিভক্ত।
যখন রাবার এয়ারব্যাগ কাজ করে, তখন ভিতরের গহ্বরটি সংকুচিত বাতাসে পূর্ণ হয় যাতে একটি সংকুচিত বায়ু কলাম তৈরি হয়।কম্পন লোড বৃদ্ধির সাথে সাথে, স্প্রিং এর উচ্চতা হ্রাস পায়, অভ্যন্তরীণ গহ্বরের আয়তন হ্রাস পায়, বসন্তের কঠোরতা বৃদ্ধি পায় এবং অভ্যন্তরীণ গহ্বরের বায়ু কলামের কার্যকর ভারবহন ক্ষেত্র বৃদ্ধি পায় এবং বসন্তের ভারবহন ক্ষমতা বৃদ্ধি পায়। এই সময়ে বৃদ্ধি পায়।যখন কম্পন লোড কমে যায়, স্প্রিং এর উচ্চতা বৃদ্ধি পায়, অভ্যন্তরীণ গহ্বরের আয়তন বৃদ্ধি পায়, স্প্রিং এর দৃঢ়তা হ্রাস পায়, অভ্যন্তরীণ গহ্বরের বায়ু কলামের কার্যকর ভারবহন এলাকা হ্রাস পায় এবং স্প্রিং এর ভারবহন ক্ষমতা হ্রাস পায়।এইভাবে, বায়ু বসন্তের কার্যকর স্ট্রোকের মধ্যে, বায়ু বসন্তের উচ্চতা, অভ্যন্তরীণ গহ্বরের আয়তন এবং ভারবহন ক্ষমতা কম্পন লোডের বৃদ্ধি এবং হ্রাসের সাথে মসৃণ এবং নমনীয় সংক্রমণ এবং উচ্চ-দক্ষতা নিয়ন্ত্রণ করে। প্রশস্ততা এবং কম্পন লোড ঘটে।স্প্রিং এর দৃঢ়তা এবং ভারবহন ক্ষমতাও মুদ্রাস্ফীতির পরিমাণ বৃদ্ধি বা হ্রাস করে সামঞ্জস্য করা যেতে পারে এবং স্বয়ংক্রিয় সমন্বয় অর্জনের জন্য একটি সহায়ক বায়ু চেম্বারও সংযুক্ত করা যেতে পারে।

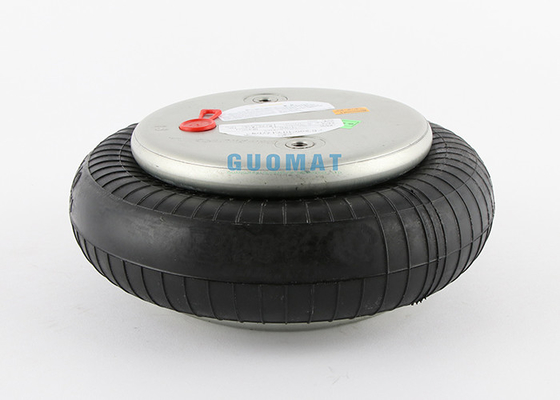

পণ্যের ছবি
